| 外型尺寸 | 根据产量要求设计 |
| 品牌 | 齐宝干燥 |
| 货号 | QB-01 |
| 用途 | 粉末晶体颗粒的干燥烘干处理 |
| 型号 | XF |
专业诚信的,常州卧式沸腾床干燥机厂家,沸腾流化干燥处理,卧式沸腾床干燥机,沸腾干燥机,沸腾床干燥机,沸腾流化床干燥机,沸腾床干燥设备,XF系列沸腾干燥机,卧式沸腾流化床,沸腾干燥设备,箱式沸腾干燥机,沸腾干燥设备,沸腾床烘干设备.设备经验丰富,工艺先进,结构设计合理,温度可控,干燥效果好,常州市齐宝干燥设备有限公司诚意推荐.
XF系列箱式沸腾干燥机，沸腾床干燥机，沸腾床干燥设备，卧室沸腾床

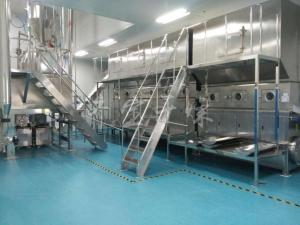

卧式沸腾床干燥机 设备描述:
卧式沸腾干燥机由加料系统、进风过滤系统、加热系统、冷冻除湿系统、主机、除尘系统、出料系统、控制系统等组成。工作时，湿物料由料斗通过插板阀给料进流化床干燥机，物料在干燥室中与热风相遇，形成流化态，进行传热、传质，完成干燥，少量物料细粉被风夹带，被除尘布袋捕集回收。干燥后的热物料，经干燥机与冷却机之间过渡装置，自动进卧式流化床冷却机，物料在冷却室中与冷风相遇，形成流化态，进行能量交换，完成降温冷却，少量物料细粉被风夹带，被除尘布袋捕集回收，完成干燥、并被冷却的成品物料经出料旋转阀(关风机)排出。
卧式沸腾床干燥机 原理概述：
散粒状固体物料由加料器加入流化床干燥器中，过滤后的洁净空气加热后由鼓风机送入流化床底部经分布板与固体物料接触，形成流态化达到气固的热质交换。物料干燥后由排料口排出，废气由沸腾床顶部排出经旋风除尘器组和布袋除尘器回收固体粉料后排空。
蒸汽、电、热风炉均可配用(按用户要求配套)。
设备特点:
1、流化主机截面设计，充分考滤了物料流化并减少粉尘夹带，干燥效率高。
2、设备材质采用304材料制作，结构过渡圆滑，设备内外表面作抛光处理，符合GMP的要求。
3、进风总管与主机连接支路，全部为卡箍快装式蝶阀，方便拆装清洗。
4、干燥主机顶部设置快开门，脉冲喷吹管快开，并备有平台，方便捕尘袋拆装。
5、主机设卫生级快开人孔、手孔及清洗排水球阀，清洗方便。
6、主机床板开孔率合理，能避免漏料并充分流化。
7、风道管线，根据风量的不同，在不同部位，按变径设计，确保粉尘不会沉留集聚。
8、由过滤器、加热器等组成的模块式空气处理柜，带快开门，能快速拆装更换。
9、进风管路，设隔离阀手动调节。出风管路，设气动阀及手动阀，能自动或手动调节，风机变频，风量可调。
10、整个系统在微负压下操作，且密闭，不会有粉尘飞扬，工作环境清洁。设备运行平稳，噪声＜75dB。
应用范围：
沸腾床干燥机适用于散粒状物料的干燥。在制药、化工、食品、粮食加工等行业广泛应用，如：原料药 、颗粒成药、冲剂、饲料、塑料树酯等粉状、颗粒状物的除湿、干燥 。物料粒径可以在0.1-6mm范围，优良为0.5-3mm.
技术参数：
| 规格型号 技术参数 | XF0.25-1 (原XF10) | XF0.25-2 (原XF20) | XF0.25-3 (原XF30) | XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
| 床层面积(m2) | 0.25 | 0.5 | 1.0 | 1.5 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
| 干燥能力 (kg h2O/h) | 10-15 | 20-25 | 30-45 | 52-75 | -30 | 42-60 | 63-90 | 84-120 | 105-150 | 56-80 | 84 |
| 风机功率(kw) | 5.5 | 7.5 | 15 | 22 | 7.5 | 18.5 | 30 | 37 | 48 | 30 | 37 |
| 进风温度(oC) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| 物料温度(oC) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
| 主机外形尺寸 长×宽×高(m) | 1×0.6 | 2×0.6 | 4×0.6 | 6×0.6 | 2×0.70 | 4×0.7 | 6×0.7 | 8×0.7 | 10×0.7 | 4×1 | 6×1 |
| 占地面积(m2) | 18×3.35 | 25×3.35 | 35×3.35 | 40×3.35 | 25×3.4 | 38×3.4 | 45×3.4 | 56×3.4 | 70×3.4 | 18×3.58 | 56×3.58 |
| 规格型号 技术参数 | XF0.4-8 | XF0.4-10 | XF0.4-12 | XF0.5-4 (原XF50) | XF0.5-6 | XF0.5-8 | XF0.5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
| 床层面积(m2) | 3.2 | 4.0 | 4.8 | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
| 干燥能力 (kg h2O/h) | 112-160 | 140-200 | 168-240 | 70-100 | 140-200 | 140-200 | 175-250 | 210-300 | 245-350 | 280-400 | 315-450 |
| 风机功率(kw) | 44 | 66 | 66 | 30 | 66 | 66 | 90 | 90 | 150 | 150 | 165 |
| 进风温度(oC) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| 物料温度(oC) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
| 主机外形尺寸 长×宽×高(m) | 8×1 | 10×1 | 12×1.2 | 4×1.2 | 8×1.2 | 8×1.2 | 10×1.2 | 12×1.2 | 14×1.2 | 16×1.2 | 18×1.2 |
| 占地面积(m2) | 74×3.58 | 82×3.58 | 96×4.1 | 50×4.1 | 70×4.1 | 82×4.1 | 100×4.1 | 140×4.1 | 180×4.1 | 225×4.1 | 268×4.1 |
注：一.加料方式：1.星形加料；2.星形加料式和气力输送并用；3.皮带输送；4.用户自定。
二.可实现自动化生产。三.除以上型号外，可为用户作特殊设计。四.根据物料不同，风机功率亦不同。
