  随着印染行业蓬勃发展,我国对印染废水处理力度在不断加大,印染企业配套的废水处理厂投入运行后,每天产生相应大量污泥,而且印染废水趋向集中处理后,污泥量日益增加,产生的污泥的组成成分日益复杂。所产生的大量污泥通常的处理方法是利用机械压滤装置将污泥的含水率压滤到80%以下后外运,以填埋、堆放、或倾倒的方式作最终处置。这样的处置方法往往会对自然环境造成二次污染,存在比较严重的环境安全隐患。

  印染作为服装工业中必不可少的一个流程，让人又爱又恨。爱的是借着印染工业的发达，让生活变得更美，服装更多姿彩。恨的是，印染行业是人所共知的污染大户。印染废水的水质变化大、有机污染物浓度高、色度和酸碱度变化大等特点，印染污泥由于含有染料、浆料、助剂等，成分非常复杂，其中染料的结构具有硝基和氨基化合物及铜、铬、锌、砷等重金属元素，具有较大的生物毒性，对环境的污染很强，属危险废物。

  目前的印染污泥大体使用由有资质的污泥回收机构进行统一收费回收，故而对于很多印染企业来说，这也是一笔很大的费用。现在人们大多使用专业的印染污泥烘干机，对污泥进行干化后再进行回收处理，这样减重后的污泥会大大降低回收费用和提高提理的便利性。

当前企业环保意识日益加强，污泥是困扰企业发展的普遍难题，我公司引进国外先进的污泥烘干技术，结合国内实际情况制造出的污泥专用干燥机，完全能达到行业客户的要求，受到越来越多企业的信任和合作，已和国内好多大、中、小型企业有过合作，我公司将用精湛的技术更好的服务与您，携手共进，创造绿色大地。

在诸多污泥干燥设备的干化方案中，空心桨叶干燥机被普遍认为是一种较为理想的解决方案。干燥机以蒸汽，热水或导热油作为加热介质，轴端装有热介质导入导出的旋转接头。将热介质导入干燥机浆叶轴内腔，将桨叶轴加热，以传导加热的方式对物料进行加热干燥。通过浆叶的转动使物料翻转、搅拌，不断更新加热介面，充分与被加热的桨叶接触，被充分加热，使物料表面的水分蒸发。同时，物料随叶片轴的旋转向出料口方向输送，在输送中继续搅拌，使物料中渗出的水分继续蒸发。*，干燥均匀的合格产品由出料口排出。

污泥的烘干为企业带来的好处：

1、污泥重量减轻，节省污泥的处理和运输成本。

比如说一企业年产生污泥危废300到350吨，污泥水含量经压滤机后75%。这些污泥危废处理费用是每吨5000元，那么年处理费用大于150万。如果使用污泥烘干机处理后，水含量降低至10%到20%，那么这些污泥危废的减重效果大于50%，年节省处理成本大于75万。

2、降低企业污泥危废环评超量的风险。

3、污泥烘干后体积相应缩小，为企业解决因处理单位处理不及时而带来的库存压力。

4、污泥干化后成固态，易装包储存，便于运输不会泄露。

空心桨叶轴干燥机的工艺技术：

整套污泥干化装置由污泥进料装置、浆叶轴干燥机、废气(水蒸汽)回收、冷凝水回收系统组成的工艺。流程示意如图1

印染污泥烘干机 工艺描述

脱水污泥由可逆皮带输送机送至干燥机顶盖的过渡料仓，经螺旋输送机分送入空心桨叶干燥机进行连续干燥，干燥机出口的高温干泥通过螺旋输送到出料螺旋装袋外卖。整个干化过程是连续进行的。干燥机内部由于加热而产生的由水蒸气和臭气等组成的热风由风机进行微负压抽气，进行洗涤和冷却，*把不凝性有害尾气送入锅炉进行焚烧。蒸汽冷凝水回收至冷凝水罐，通过冷凝水泵送至疏水箱作锅炉补水。

系统的主要设备有污泥过渡料仓、螺旋输送机、空心桨叶干化机、无轴螺旋输送机、喷淋塔、风机等组成。

印染污泥烘干机 设备构成:

  主要由传动机构、箱体、主轴搅拌、轴承体、出料调节机构、旋转接头等部件组成。

  1.动力传输部分：主要由电动机、减速机、 主动齿轮 、从动齿轮 、轴间齿轮等组成。它的主要作用是把电机的动力传输给主轴搅拌部分,使其在额定转速范围内运转,也可根据用户要求选用变频调速或电磁调速配置进行变速运行。

  2.主轴搅拌部分：主要由两根空心轴和其表面若干个楔形空心桨叶等组成。空心轴内设置传热(加热或冷却)介质(蒸汽、水、油等)回流管，两端或单端配置的旋转接头是这些介质进出的接口。运行时主轴搅拌部分对物料搅拌、推挤并进行加热或冷却。

  3.轴承体部分：在主轴的两端,共配置了三个或两个轴承体，由轴承、轴承座、轴承盖、密封填料、填料压盖、检修盖等组成。动力端配置了主辅两个轴承体，主轴承体是主轴主要支撑点且作为轴向移动的定位点，辅助轴承体是为阻止轴头过大变形而设置的。非动力端轴承体除提供主轴的承力点外，主轴可以自由伸缩。各轴承体均设置了轴承的冷却结构。

  4.出料调节机构主要由调节板、转轴、定位件等组成。

  5.筒体——热夹套，筒体由一个近似W型结构腔体和顶盖组成，腔体内部容纳物料，中空夹套内通加热介质；顶盖设置进料口、人孔、和蒸发气体出口。

  6.桨叶轴——设备有两根相互啮合的中空桨叶轴，每片空心桨叶焊接在中空的轴上，轴内腔与所有转盘内腔相连通。轴内结构分L型和G型两种，主要要功能是：进输送物料；搅拌混合物料 ；加热物料。

  根据通入轴内的热载体是液体或气体，轴内结构分为液体L型和气体G型两种。轴内设置了芯管将进入空心轴的热流体与释放热量后降温的冷流体隔离开，不不相混合。

  在叶片内腔与轴内腔之间有两根长短不一的短管连接。其中一个长的管子为进气管。为了防止轴内冷凝液由进气管流向叶片会阻碍蒸汽的正常流动，进气管一端伸入轴内，另一端伸出轴外，其伸入轴内和伸出轴外的长度分别根据轴内可能积存的冷凝液深度和叶片旋转一周能产生的冷凝液量来设计，保证冷凝液不淹没管口。另一个较短管的作用是及时将叶片内的冷凝液排出轴腔，管子的一端与轴外表面平齐，叶片内一有冷凝液就能及时排掉，另一端伸入轴内一定长度是为了防止轴内冷凝液倒灌到叶片内，造成蒸汽无法进入叶片。

  7.主动轴和从动轴之间采用相互啮合的齿轮传动。

工艺流程：

  (1)进料。用螺旋输送机将含固率为15％-30％的脱水污泥送至空心桨叶污泥干燥机的进口，有时会根据污泥的性质。选择是否将筛分好的细小干化污泥与待干化的污泥进行预混合。

　(2)热源产生。可使用热蒸汽或热油作为热交换的热源。一般热流体的温度为180℃-200℃。热介质分别被引入中空的干燥机壳体和转动的轴桨叶等所有与污泥接触进行热交换的加热金属表面。
　(3)污泥干燥。加热的金属表面与污泥均匀接触，加热污泥蒸发污泥中的水分，沿空心桨叶污泥干燥机的轴向长度，水蒸汽发会经历恒定蒸发率和低蒸发率两个阶段，污泥干化经历塑化，破塑，块化，颗粒4个步骤，污泥的温度呈快速上升，稳定，快速上升的趋势，*出口污泥温度为100℃-110℃左右，出口污泥含固量达90％以上。
　(4)冷却筛分。冷却有直接冷却和间接冷却两种方式，两种方式进入细格栅进行筛分，或经过造型机后达到所要求的干污泥形状。
　(5)冷凝回收。空心桨叶污泥干燥机内的热蒸汽送至冷凝器冷凝处理，冷凝溶剂回收，不可凝气体送至锅炉再加热成热源，冷凝水回污水处理厂。

技术及性能特点:

1. 可充分实现对污泥进行“减量化、稳定化、无害化和资源化”处理；最终污泥颗粒可做肥料、燃料、 焚烧、建筑材料、生物燃料、填埋场覆土、土地利用等

2. 适合各类型污泥干化系统(包括含砂量大污泥)，使用寿命长；

3. 可将含水率 80%泥饼干燥成为含水 10%污泥颗粒.通过特殊污泥成型技术；污泥减容量为 1/4-1/5；污泥根据含固率不同采用不同泥饼铺料模式。

4. 低温全封闭干化工艺(采用风冷凝器散热方式-FL 机型)，无尾气排放，整个干化过程可 都在密闭环境条件下进行，不会有气体排到外界环境中，不会造成二次环境污染；

5. 温干化可充分避免污泥中不同类型的有机物挥发避免恶臭气体的挥发(链状烷烃类和芳香烃 类挥发的温度在 100-300℃；环烷烃类挥发的温度主要在 250-300℃；含氮化合物类、胺类、肟类 挥发的温度主要在 200-300℃；醇类、醚类、脂肪酮类、酰胺类腈类等的挥发温度均在 300℃以上。 另外，醛类和苯胺类的挥发温度主要在 150℃，脂类的会发温度在 150-250℃)。

6. 系统运行安全，无爆炸隐患，无需冲氮运行；污泥干化过程氧气含量<12%;粉尘浓度<60g/m3;颗粒 温度<110℃；< p="">

7. 传送速度可采用变频控制，污泥出料含水率可调(10-30%),满足各类型工艺要求。

8. 采用*的干燥技术，可节能 40%以上；每 1kg.H20 消耗电量约 0.25~0.33kw.h; 可采用低谷 错峰用电模式，可节能 60%以上；传统污泥干化设备 1 kg.H20 需要消耗 1kw.h 能量，另外还要消耗 电量、冷却水、药剂等。

9. 干燥过程无任何污染物排放，干燥车间卫生条件好。

10. 设备占地面积小，安装方便；每蒸发 1000kg 水设备占地面积约 5m2。

11. 单条干化线每日处理量可达 45 吨(80%含水率泥饼),含水率为 55%泥饼每日处理量可达 140 吨；可 适合污泥分散或集中处理模式；通过对泥饼干化处理实现减容减量，节约污泥运输费用（根据路途 不同每吨污泥运输成本约 100 元以上）且减少运输途中对环境的污染。

12. 采用 PLC+触摸屏控制系统，全自动运行，操作管理方便。可实现多台机组集群控制或 CCMS 接入控 制；可远程输出及人机操作操作，进行远程通讯监控及操作

13. 进料量变频控制、成型控制、出料含固率控制(烘干时间控制)、铺料控制、手动控制等

14. 不受外界环境温度(冬季低温)、湿度(夏季潮湿)影响，适合各地区使用要求;

烘干后污泥的价值：

  1、焚烧处理

经烘干后的污泥，其热值约1300至1500大卡，三吨干化后的污泥可相当于一吨4500大卡的燃煤，可掺在燃煤中在锅炉内燃烧，一吨干化污泥可生产一吨蒸气。干化污泥与煤的掺和比例为吨煤添加100至200公斤污泥。

  2、污泥制砖

可添加在黏土中制砖，质量比为1：10，其强度与普通红砖相当，且具有一定的发热量，在烧制砖的过程中，可以自燃，增加热量。

  3、制生化纤维板

在碱性条件下，加热，烘干，加压后发生一系列物理化学变化（球蛋白变性作用），用这种变性作用制成活性污泥树脂（蛋白胶），使其纤维粘合起来，压制板材。

  4、水泥厂的掺和料。

  5、填埋堆肥

由于卫生填埋管理不到位，容易产生二次污染，加上国家制定了卫生填埋的相关标准和技术政策，对污泥混合填埋的含水率规定小于60%，横向剪切大于25KN/平方米。实际上，脱水泥饼含水率大于80%，采用直接填埋的处理方式已经受到现行法规的限制，不允许直接填埋，国家在这方面已加大了*力度。堆肥处理由于有机污泥中含有氮，磷，钾，是农作物生长所必需的肥料成份。活性污泥中有机成份粗蛋白或球蛋白是良好的土壤改良剂，污泥性质稳定，可做为肥料，具有农业利用价值。但直至目前，社会上对污泥的堆肥处理仍不能接受，没有得到推广。

常州齐宝干燥优势供应：污泥桨叶干燥机，破碎式转筒污泥干燥机，污泥闪蒸干燥机，带式污泥干燥机，真空搅拌式污泥干燥机等,详细的设备资料,欢迎您的来电洽谈.

设备处理能力：

湿泥处理量规格：10吨/日，20吨/日，30～35吨/日，50～60吨/日，80吨/日，100～120吨/日等,可根据客户要求非标定制.

技术规格:

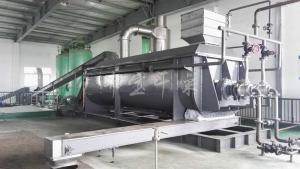

设备图片:
