项目描述：

  电镀污泥是电镀行业废水处理的“终态物”，里面含有大量铜、镍、铬、铁、锌等贵重金属。电镀污泥主要来源于工业电镀厂各种电镀废液和电解槽液通过液相化学处理后所产生的固体废料,由于各电镀厂家的生产工艺及处理工艺不同,电镀污泥的化学组份相当复杂,主要含有铬、铁、镍、铜、锌等重金属化合物及可溶性盐类。通过使用电镀污泥烘干机，可以实现在污泥总量50-60%的减容减重处置，电镀污泥的含水量可由原来的85%以上降至25-30%左右，大大降低污泥处置成本，按照目前危废污泥基本上在1000元每吨以上的处置成本，企业业主基本一年可以收回成本。

  电镀企业在初步处理电镀污泥时,都需要将电镀废液中的各种重金属盐类转化为相应的氢氧化物并沉淀固化,因而一般电镀厂家在处理电镀废液时都加入了相关的还原剂、中和剂及絮凝剂等化学药品,导致电镀污泥中化学组份增多,各种重金属化合物在组份中分散而含量偏低。特别是某些电镀企业采用石灰或电石作为中和剂,在中和处理时通过化学反应产生大量石膏或氢氧化钙,更使电镀污泥的总量增大,重金属组份含量降低,以致进一步的无害化处理、分离和综合利用较为困难。根据我们的实地调查,一般新处理产生的电镀污泥含水率很高,达75%～80%,铬、铁、镍、铜及锌的化合物含量一般在0 5%～3%左右(以氧化物计),石膏(硫酸钙)含量为8%～10%,其他水溶性盐类及杂质含量为5%左右。

  由于电镀污泥的水分含量高,给电镀污泥的处理带来了很大的困难,尤其是在酸浸回收重金属过程中,需要消耗大量的硫酸,导致处理成本明显增加,此外一些电镀污泥中重金属的含量很低,用常见的处理工艺来解决是根本无效益可言的。作为电镀废水处理后形成的电镀污泥，虽然它本身含有有害物质，但这些污泥经过适当方式的处理后，原来的有害物质将转化为有用物质，把电镀污泥化害为利。电镀污泥主要是电镀污水厂污泥，电镀污泥的细胞水含量多且具有发热量，低位发热量约为2000－3400大卡/吨干污泥。如卖给发电厂做燃料每吨干泥可以产生2000-3300大卡的热量，现在5500大卡的热量的燃煤在中国卖到800元/吨左右，而且用量每天很大，火电厂都有烟气和粉尘处理设施，如把干燥后的污泥（70%含固率）作为燃料送到发电厂，不仅可以产生效益，而且合理利用电厂环保设施资源，避免投资浪费（污水厂减少处理污泥的环保投入），高效环保的最终处置了污泥，而且污泥作为燃料发挥了自身*化的利用率，真正做到了再生能源！

电镀污泥资源化利用第一步需要进行电镀污泥烘干设备，可实现减量化，然后再进行相应的处理。

污泥的烘干为企业带来的好处：

1、污泥重量减轻，节省污泥的处理和运输成本。

比如说一企业年产生污泥危废300到350吨，污泥水含量经压滤机后75%。这些污泥危废处理费用是每吨5000元，那么年处理费用大于150万。如果使用污泥烘干机处理后，水含量降低至10%到20%，那么这些污泥危废的减重效果大于50%，年节省处理成本大于75万。

2、降低企业污泥危废环评超量的风险。

3、污泥烘干后体积相应缩小，为企业解决因处理单位处理不及时而带来的库存压力。

4、污泥干化后成固态，易装包储存，便于运输不会泄露。

在诸多污泥干燥设备的干化方案中，空心桨叶干燥机被普遍认为是一种较为理想的解决方案。干燥机以蒸汽，热水或导热油作为加热介质，轴端装有热介质导入导出的旋转接头。将热介质导入干燥机浆叶轴内腔，将桨叶轴加热，以传导加热的方式对物料进行加热干燥。通过浆叶的转动使物料翻转、搅拌，不断更新加热介面，充分与被加热的桨叶接触，被充分加热，使物料表面的水分蒸发。同时，物料随叶片轴的旋转向出料口方向输送，在输送中继续搅拌，使物料中渗出的水分继续蒸发。*，干燥均匀的合格产品由出料口排出。

电镀污泥专用干燥机的工艺技术：

整套污泥干化装置由污泥进料装置、浆叶轴干燥机、废气(水蒸汽)回收、冷凝水回收系统组成的工艺。流程示意如图1

工艺描述

脱水污泥由可逆皮带输送机送至干燥机顶盖的过渡料仓，经螺旋输送机分送入空心桨叶干燥机进行连续干燥，干燥机出口的高温干泥通过螺旋输送到出料螺旋装袋外卖。整个干化过程是连续进行的。干燥机内部由于加热而产生的由水蒸气和臭气等组成的热风由风机进行微负压抽气，进行洗涤和冷却，*把不凝性有害尾气送入锅炉进行焚烧。蒸汽冷凝水回收至冷凝水罐，通过冷凝水泵送至疏水箱作锅炉补水。

系统的主要设备有污泥过渡料仓、螺旋输送机、空心桨叶干化机、无轴螺旋输送机、喷淋塔、风机等组成。

电镀污泥专用干燥机 工作原理

  空心桨叶干燥机主要以传导加热的方式对物料进行加热干燥。主体结构为带有夹套的W型壳体内装有成对的空心低速回转中空轴，轴上焊有若干空心搅拌叶片，夹套和空心搅拌叶片内均通以热载体，两种加热面同时对物料进行加热。空心轴上密集排列着楔形中空桨叶片，热介质经空心轴流经桨叶片，单位有效容积内传热面积很大。热介质温度一般从80~250°C，可以是水蒸气，也可以是热水、导热油等。被干燥的物料由螺旋送料机定量地连续送入干燥机的进料口，物料进入器身后，通过桨叶的转动使物料翻转、搅拌，不断更新加热介面，与器身和桨叶片接触，并被充分加热，使物料所含的表面水分蒸发。同时，物料随桨叶轴的旋转成螺旋轨迹向出料口方向输送，在输送中继续搅拌，使物料中渗出的水分继续蒸发。干燥均匀的合格产品由出料口排出。

  整个干燥过程主要是间接传导加热，绝大部分热量均用来加热物料，热量损失仅仅是为了带走湿份而通入的少量空气、以及通过器体保温层向环境的散热。楔形桨叶传热面具有自清洁功能，物料颗粒与楔形面的相对运动产生洗刷作用，能够洗刷掉楔形面上的附着物料，使运动中一直保持着清洁的传热面。物料的整个干燥过程在封闭微负压的状态下进行，有机挥发物、异味气体及水分通过引风装置送至废气处理单元，从而避免了对环境的污染。

电镀污泥专用干燥机 工艺流程：

  (1)进料。用螺旋输送机将含固率为15％-30％的脱水污泥送至空心桨叶污泥干燥机的进口，有时会根据污泥的性质。选择是否将筛分好的细小干化污泥与待干化的污泥进行预混合。

　(2)热源产生。可使用热蒸汽或热油作为热交换的热源。一般热流体的温度为180℃-200℃。热介质分别被引入中空的干燥机壳体和转动的轴桨叶等所有与污泥接触进行热交换的加热金属表面。
　(3)污泥干燥。加热的金属表面与污泥均匀接触，加热污泥蒸发污泥中的水分，沿空心桨叶污泥干燥机的轴向长度，水蒸汽发会经历恒定蒸发率和低蒸发率两个阶段，污泥干化经历塑化，破塑，块化，颗粒4个步骤，污泥的温度呈快速上升，稳定，快速上升的趋势，*出口污泥温度为100℃-110℃左右，出口污泥含固量达90％以上。
　(4)冷却筛分。冷却有直接冷却和间接冷却两种方式，两种方式进入细格栅进行筛分，或经过造型机后达到所要求的干污泥形状。
　(5)冷凝回收。空心桨叶污泥干燥机内的热蒸汽送至冷凝器冷凝处理，冷凝溶剂回收，不可凝气体送至锅炉再加热成热源，冷凝水回污水处理厂。

空心桨叶干燥机的使用工艺特点:

●空心桨叶干燥机结构紧凑，装置占地面积小

  干燥机所需热量主要由排列于叶片轴上的空心桨叶壁面提供，这些桨叶片都密集的、按照一定的间隔交叉排列在固定的旋转轴上，而夹套壁面的传热量只占少部分。所以单位体积设备的传热面积大，可节省设备占地面积，减少基建投资。

●热量利用率高

  采用传导加热方式，所有传热面均被物料覆盖，减少了热量损失。同时，由于物料很好地连续混合搅拌，相对旋转的桨叶片表面以及夹套的加热，保证了所有与产品接触的表面能够均匀地传递热能。

●楔形桨叶具有自净能力

  旋转桨叶的倾斜面和物料颗粒联合运动所产生的分散力，使附着于加热斜面上的物料颗粒自动地清除，防止物料粘结，提高了传热效率与避免物料烧结。另外，由于两轴桨叶反向旋转，交替地分段压缩（在两轴桨叶面相距最近时）和膨胀（在两轴桨叶面相距最远时）搅拌功能，传热均匀，提高了传热效果。

●尾气量少

  由于不需要气体来加热，只需用少量气体带走湿份，被气体夹带出的粉尘也少，所以后级除尘和尾气处理装置的规模都可缩小，节省环保设备投资。

●控制简单，对物料含水率适应性广泛

  干燥过程和停留时间都可以简单地检查、控制和调整。它们都可以根据被干燥产品的物理性能单独进行设定和调整，如加料速度、轴的转速和热载体温度等，因此对物料含水率变化的适应性非常广泛。

●出料调节机构，方便调节物料终水份含量，增加空心桨叶烘干机操作弹性。

  空心桨叶干燥机内设溢流堰，可根据物料性质调节物料在空心桨叶烘干机内的停留时间，以适应物料含水率变化的要求。

●特殊的冷凝水排出结构，及时排出蒸汽冷凝水与不凝气体，保持较高传热效率。

●设计腐蚀裕量与磨损裕量，保证空心桨叶烘干机使用寿命。

  桨叶的转速很低，通常每分钟只有2~15转，这就有效地减小了磨损。同时，我们在设计上会根据物料性质选择合适的材料，材料壁厚计算时考虑一定的腐蚀余量和磨损余量。

空心桨叶干燥机作为一种新型节能干燥机, 因其节能、运转环境佳、适用性广, 在节能和环保大背景下, 其应用将日益广泛; 而且该设备制造趋向正在向大型化及高光洁度发展。因此, 空心桨叶干燥机的市场前景宽阔, 亟待深入的研究和设计。

优化设计：

对桨叶轴内部泠凝水排放系统的改进设计根据污泥脱水量大的特性，桨叶轴内部的冷凝水排系统进行设计。在桨叶内部增设装置，增加桨叶旋转过程中排水时间；增大冷凝排水管子，从而增大冷凝水的排放量。改进原虹吸管的结构，使冷凝水排放更加彻底，从而提高产量。

对桨叶的外部结构和改动

根据污泥粘度高，流动性差等特性，为了使物料向前流动，普通桨叶干燥机安装时设备整体向出料口方向成一定倾角，但是当设备倾斜放置时，不能很好控制物料的流动速度，这样很难控制物料干燥水份。*提高污泥在桨叶干燥机内部流动性，对桨叶的外部结构做了一定的改动，使桨叶对物料有向前推的作用。改变桨叶轴转速就可控制物料的推进速度，使物料有一个合理的料位，使物料与桨叶表面充分接触，进一部提高传热面积。

筒体内部增加一些装置

当干燥到含水率60%左右时，污泥极易结块，表面坚硬、难以破碎，而里面却仍是稀泥，这给污泥的进一步干化和灭菌带来了极大的困难，我们又对干燥机进行了改进，在筒体内部增加一些装置，使结块后的污泥容易破碎，从而干燥速度大大提高。

常州齐宝干燥优势供应：污泥桨叶干燥机，破碎式转筒污泥干燥机，污泥闪蒸干燥机，带式污泥干燥机，真空搅拌式污泥干燥机等,详细的设备资料,欢迎您的来电洽谈.

设备处理能力：

湿泥处理量规格：10吨/日，20吨/日，30～35吨/日，50～60吨/日，80吨/日，100～120吨/日等,可根据客户要求非标定制.

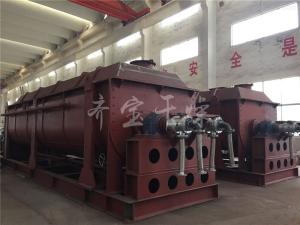

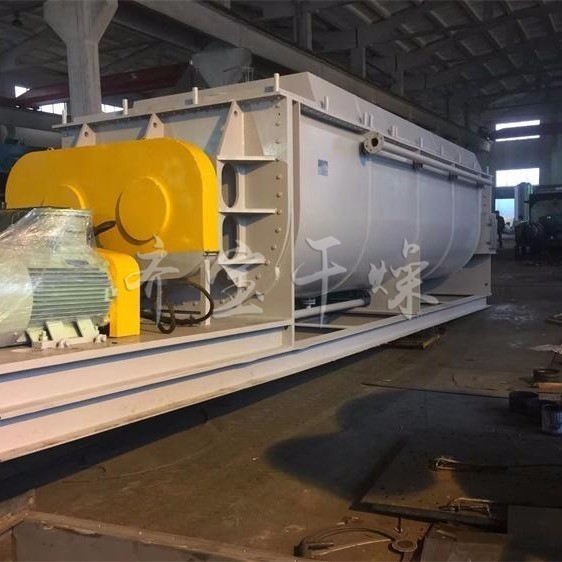

设备图片:
