工作原理：

设备呈卧式圆筒形，圆筒体为夹套通热结构，圆筒内有通热的特殊专利搅拌机构。物料在筒体内受到来至筒体夹套加热与内部的搅拌器双重加热的同时，还处于动态与真空状态下进行蒸发、结晶、烘干于一体一次完成或单独在动态下进行蒸发浓缩，动态下进行结晶、动态下进行烘干。广泛应用于广泛应用于医药、食品、化工、生物工程、冶金粉末、环保等物料，在真空干净环境下强制低温脱水。

真空耙式真空干燥机也称为耙式真空干燥机，是动态传导型真空类干燥设备，随着真空耙式干燥机应用延伸，产生了一系列专用变型设备，有轴热式真空耙式干燥机、真空桨叶干燥机、真空螺带干燥机等。真空耙式干燥机采用夹套加热和夹套加空芯轴、耙臂共同加热两种加热方式，适用于需要在真空条件下、干燥过程中物料易团聚、结块的松散物料的干燥、溶剂回收工艺。 真空耙式干燥机一般配置冷凝器、溶剂接收罐、真空泵、控制柜等。热媒可根据工艺条件选用热水、导热油、蒸汽等加热方式。也可与浓缩设备等组合为特殊用途的装置。

设备结构：

真空耙式干燥机罐体为圆筒型，真空耙式干燥机由真空罐体、搅拌轴、端盖、机架、电机、减速机、控制柜等组成。

真空罐体:为夹套间壁传热式，外壁保温结构，其上部设有真空过滤接口（连接不锈钢烧结网真空过滤器）、物料入口（用于设备检修及固体物料投入）、热媒进出口、温度表管口、压力表管口等。

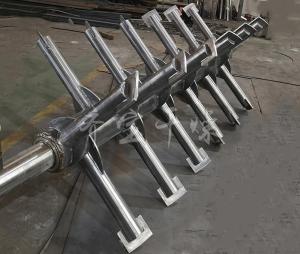

搅拌轴:耙臂焊接在搅拌轴上，耙臂上方设有带倾角的耙片（也叫抄板），靠近筒体的耙片在旋转过程中清理附着在筒体壁上的物料，使间壁传热表面不断更新，利于物料混合和热量传导。

旋转密封:轴与端盖之间的旋转密封根据物料和工艺要求选配机械密封型式。

端盖:设有视镜及旋转密封件、轴承座等。

机架：是设置真空耙式干燥机传动装置的部件，一般采用槽钢或厚壁方管等制作。

真空过滤器：配置不锈钢烧结网真空过滤器，可拆卸，方便清洗。由于一般物料在大部分溶剂蒸发后干燥到一定程度才出现粉尘携带波峰值，此时运用脉冲反吹对溶剂回收影响不大，因此，真空过滤器可根据物料特性及工艺要求，选配压缩空气脉冲反吹，在线清灰。

出料装置:由阀座、密封垫、阀板、手动螺杆等组成。

传动机构:由电机和减速机组成，减速机与搅拌轴之间由联轴器直联，减速机与电机之间为皮带传动，可避免因不可预见的杂物进入罐体内部导致搅拌桨与罐体之间卡堵且不被发现时对搅拌轴或密封的损害。为保护旋转密封的持续有效，传动电机一般选用变频调速。

设备工艺流程:

  被干燥物料从壳体上方投料口加入，在不断转动的耙齿的搅拌下，物料与壳体壁接触时，表面不断更新，被干燥物料受到蒸汽（或热水、导热油）间壁加热，而使物料内湿份汽化， 汽化ZPG耙式真空干燥机的湿份由真空泵及时抽走。由于操作真空度较高，溶剂沸点大幅降低，以及被干燥物料表面水蒸汽压力远大于干燥器壳体内的水蒸汽压力。从而有利于物料内部水分和表面水分的排出。

  完成作业后，关闭真空阀，破真空，打开设备下部的真空出料阀，卸出物料。

 设备特点:

1、适应性强：应用较广由于真空耙式干燥机利用夹套加热、高真空排气，所以几乎对所有不同性质、不同状态的物料都适应，特别适应易爆、易氧化、膏状物料的干燥。能在较低温度下得到较高的干燥速率，热量利用充分真空干燥的过程中，筒体内的压力始终低于大气压力，气体分子数少，密度低，含氧量低，因而能干燥容易氧化的药品，减少物料染菌的机会。油加热时，采用自动恒温控制，可以干燥生化制品和矿物原料，温度可在20～160℃之间。

2、产品质量好：由于干燥过程中，耙齿不断正反转动，被干燥物料搅拌均匀，避免物料的过热，水分也容易逸出，壳得到低温度的产品。由于产品粒度细，不需粉碎即可包装。

3、产品品相好：由于真空耙式干燥机多用流体通入夹套，利用潜热加热物料，处理每公斤成品耗用能量较小。真空干燥时，物料内和外部之间温度梯度小，由于逆渗透作用使得湿分能够独自移动并收集，有效克服热风干燥所产生的失散现象。

4、设备能耗低：本真空干燥机热效率高，比一般烘箱提高2倍以上。由于真空耙式干燥机多用流体通入夹套，利用潜热加热物料，处理每公斤成品耗用能量较小。间接加热，物料不会被污染，符合"GMP" 要求。设备维修操作简便，易清洗。

5、密封可选择：按干燥物料的不同特性及要求，干燥机的密封系统可选择填料密封和机械密封两种，特殊的设计保证了密封性和使用寿命。

6、易于操作：真空耙式干燥机操作方便，定员少，劳动强度低。由于物料外逸损失减小，改善了环境卫生。

主要部件

1、壳体

2、耙齿

3、出料装置

4、加料装置

5、粉碎棒

6、密封装置

7、搅拌轴

8、传动装置

适应物料

◎医药、食品、化工等行业进行以下物料干燥：
◎适用于浆状、膏糊状、粉状物料；
◎要求低温干燥的热敏性物料；
◎易氧化、易爆、强刺激、剧毒物料；
◎要求回收有机溶剂的物料。

在高真空下操作，溶剂沸点降低，同时隔绝了空气，避免了物料干燥过程中氧化及过热变质。

技术规格

注：水份蒸发量与物料的特性及热进风、出口温度相关。当出口温度为90oC,其水份蒸发曲线见上图（供选型参考），随着产品不断更新，有关参数变更，恕不预先通知。
