设备结构先进,环保又耐用的,制药厂废渣危废污泥烘干机,制药厂废渣脱水烘干设备,制药危废干燥机,药厂危废污泥干燥机,制药危废污泥固化减量化设备,制药厂危废烘干处理设备,传导式设备,高效率处理,设备热能损耗低,常州市齐宝干燥设备有限公司为您提供优化方案设计.

JYG系列空心桨叶干燥机,桨叶干燥机,双桨叶干燥机,桨叶干燥设备,双轴桨叶干燥机

  随着制药工业的高速发展，制药厂企业越来越多，产生的制药污泥处理量越来越大，药液药剂等化学成分复杂，对环境污染程度化日趋加重，使得制药污泥处理工作难有进展。相继推出了板框式压滤机、带式压滤机、叠螺机等设备处理，污泥处理工作相对于之前单纯晒干晾干的方法有了很好的改善，但是机械脱水的方式很难将医药污泥的细胞水挤压出来，含水率仍然在80%以上，无法实现污泥减量化和无害化。传统的压滤机满足不了企业处理排放标准。

  针对制药厂生产过程产生的含高酸、高盐、高氯、高结晶药渣及污泥，常州齐宝干燥专门研制出制药厂危废处理的新型热传导式低速搅拌桨叶式污泥干化设备可以解决此难题。使湿污泥在桨叶的搅动下，与热载体以及热表面充分接触，达到干化快，干化均匀的效果，干泥含水率在10%~40%可自动调。

污泥烘干机的优势体现在于：

1、环保：整个系统是完全密闭的，没有任何泄漏点。我公司开发出的高效尾气处理装置，废气和粉尘的排放量小，避免了对环境的污染。

2、高效：由于特殊设计的桨叶结构，物料在干燥过程中交替收到挤压和松弛，在靠近传热面处的颗粒或细粉搅拌非常剧烈，传热系数很高。同事随着叶片的旋转，颗粒很快就从斜面滑开，自清理作用使传热表面不断更新，强化了传热。

3、节能：因该设备干燥所需要的热量依靠热传导间接加热，干燥过程不需或只需少量气体以带走湿份。极大地减少了被气流带走的这部分热量损失，提高了热量利用率，大大降低了能源消耗，达到节能的目的。

  建设生态文明是人类社会进步的重大成果。绿水青山，也是金山银山，让我们携手共进，共同保护自然环境，造福人类。

污泥干燥机采用特殊的楔型搅拌传热桨叶，具有较高的传热效率和传热面自清洁功能。其结构是在空心轴上密集排列着楔形中空桨叶，单位有效容积内传热面积大，热介质可以采用蒸汽、导热油等载体，使用温度在18-230℃。由于生活水处理污泥或废水污泥属于膏状或浆状，污泥干燥机设计时，采用楔形桨叶传热面，膏状或浆状泥与楔形桨叶表面连续的相对运动产生一种冲刷作用，因此污泥无论是颗粒状，粉状、膏状，浆状，设备楔形传热面均具有较好的自清洁功能。污泥干燥机除楔形空心桨叶传动轴外，其外壳采用底部为圆形，上部为矩形，壳内排列有2-4根空心搅拌轴，轴与壳体间有密封端盖。上盖体可防止物料尘外泄，同时可收集湿蒸汽。为了保证烘干效果，在出料口设置料位挡板保证料位高度，使传热面被物料覆盖而充分发挥热传导效果。干燥机的传热介质（蒸汽或导热油）通过轴端旋转接头进入轴上密集分布的空心浆叶，壳体夹套与空心轴同时加热物料.

结构及工作原理:

以双轴式为例介绍其结构(空心桨叶干燥机可分为单、双、四根) 。它由带夹套的端面呈W型壳体、上盖、两根有叶片的中空轴、两端的端盖、通有介质的旋转接头、金属软管以及包括齿轮、链轮的传动机构等部件组成。

  设备的核心是两根空心轴和焊在轴上的空心搅拌桨叶。桨叶形状为楔形的空心半圆形，可以通入加热介质。除了起搅拌作用外，也是设备的的传热体。桨叶的两主要传热侧面成斜面，因此当物料与斜面接触时，随着叶片的旋转，颗粒很快就从斜面滑开，使传热表面不断更新，强化了传热。在桨叶的三角形底部设有刮板，以将沉积于壳底的物料刮起，防止产生死角。

   由于桨叶结构特殊，物料在干燥过程中交替收到挤压和松弛，强化了干燥。干燥室内物料的充满率很高，可以达到80%～90%,物料的停留时间通过调节加料速度、搅拌轴转速、物料充满度等参数可调，从几分钟到几小时内任意调节。另外，物料在干燥机内从加料口向出料口运动基本呈活塞运动，停留时间分布窄，因而产品含水率均匀。桨叶在搅拌轴上有一定的轴向角度，因此可以连续干燥物料。

  桨叶的排布和各部位尺寸均有一定要求，而且在进料区、干燥区、排料区除桨叶外，另设有辅助机构，以保证整机操作稳定，干燥均匀。此外，停留时间亦可调节。

空心桨叶干燥机的使用工艺特点

●空心桨叶干燥机结构紧凑，装置占地面积小

  干燥机所需热量主要由排列于叶片轴上的空心桨叶壁面提供，这些桨叶片都密集的、按照一定的间隔交叉排列在固定的旋转轴上，而夹套壁面的传热量只占少部分。所以单位体积设备的传热面积大，可节省设备占地面积，减少基建投资。

●热量利用率高

  采用传导加热方式，所有传热面均被物料覆盖，减少了热量损失。同时，由于物料很好地连续混合搅拌，相对旋转的桨叶片表面以及夹套的加热，保证了所有与产品接触的表面能够均匀地传递热能。

●楔形桨叶具有自净能力

  旋转桨叶的倾斜面和物料颗粒联合运动所产生的分散力，使附着于加热斜面上的物料颗粒自动地清除，防止物料粘结，提高了传热效率与避免物料烧结。另外，由于两轴桨叶反向旋转，交替地分段压缩（在两轴桨叶面相距最近时）和膨胀（在两轴桨叶面相距最远时）搅拌功能，传热均匀，提高了传热效果。

●尾气量少

  由于不需要气体来加热，只需用少量气体带走湿份，被气体夹带出的粉尘也少，所以后级除尘和尾气处理装置的规模都可缩小，节省环保设备投资。

●控制简单，对物料含水率适应性广泛

  干燥过程和停留时间都可以简单地检查、控制和调整。它们都可以根据被干燥产品的物理性能单独进行设定和调整，如加料速度、轴的转速和热载体温度等，因此对物料含水率变化的适应性非常广泛。

●出料调节机构，方便调节物料终水份含量，增加空心桨叶烘干机操作弹性。

  空心桨叶干燥机内设溢流堰，可根据物料性质调节物料在空心桨叶烘干机内的停留时间，以适应物料含水率变化的要求。

●特殊的冷凝水排出结构，及时排出蒸汽冷凝水与不凝气体，保持较高传热效率。

●设计腐蚀裕量与磨损裕量，保证空心桨叶烘干机使用寿命。

  桨叶的转速很低，通常每分钟只有2~15转，这就有效地减小了磨损。同时，我们在设计上会根据物料性质选择合适的材料，材料壁厚计算时考虑一定的腐蚀余量和磨损余量。

空心桨叶干燥机制造工艺

数控切割下料，保证零部件组对精度；

科学合理的焊接工艺规程WPS和制造工艺控制，保证焊接质量；

桨叶轴焊后整体加工，保证运转精度；

按压力容器制造标准进行焊缝无损检测；

按压力容器制造标准进行耐压和泄漏试验；

设备总装，运转试机；

设备喷砂、除锈、油漆；

污泥烘干机的优势体现在于：

1、环保：整个系统是完全密闭的，没有任何泄漏点。我公司开发出的高效尾气处理装置，废气和粉尘的排放量小，避免了对环境的污染。

2、高效：由于特殊设计的桨叶结构，物料在干燥过程中交替收到挤压和松弛，在靠近传热面处的颗粒或细粉搅拌非常剧烈，传热系数很高。同事随着叶片的旋转，颗粒很快就从斜面滑开，自清理作用使传热表面不断更新，强化了传热。

3、节能：因该设备干燥所需要的热量依靠热传导间接加热，干燥过程不需或只需少量气体以带走湿份。极大地减少了被气流带走的这部分热量损失，提高了热量利用率，大大降低了能源消耗，达到节能的目的。

  建设生态文明是人类社会进步的重大成果。绿水青山，也是金山银山，让我们携手共进，共同保护自然环境，造福人类。

技术规格:

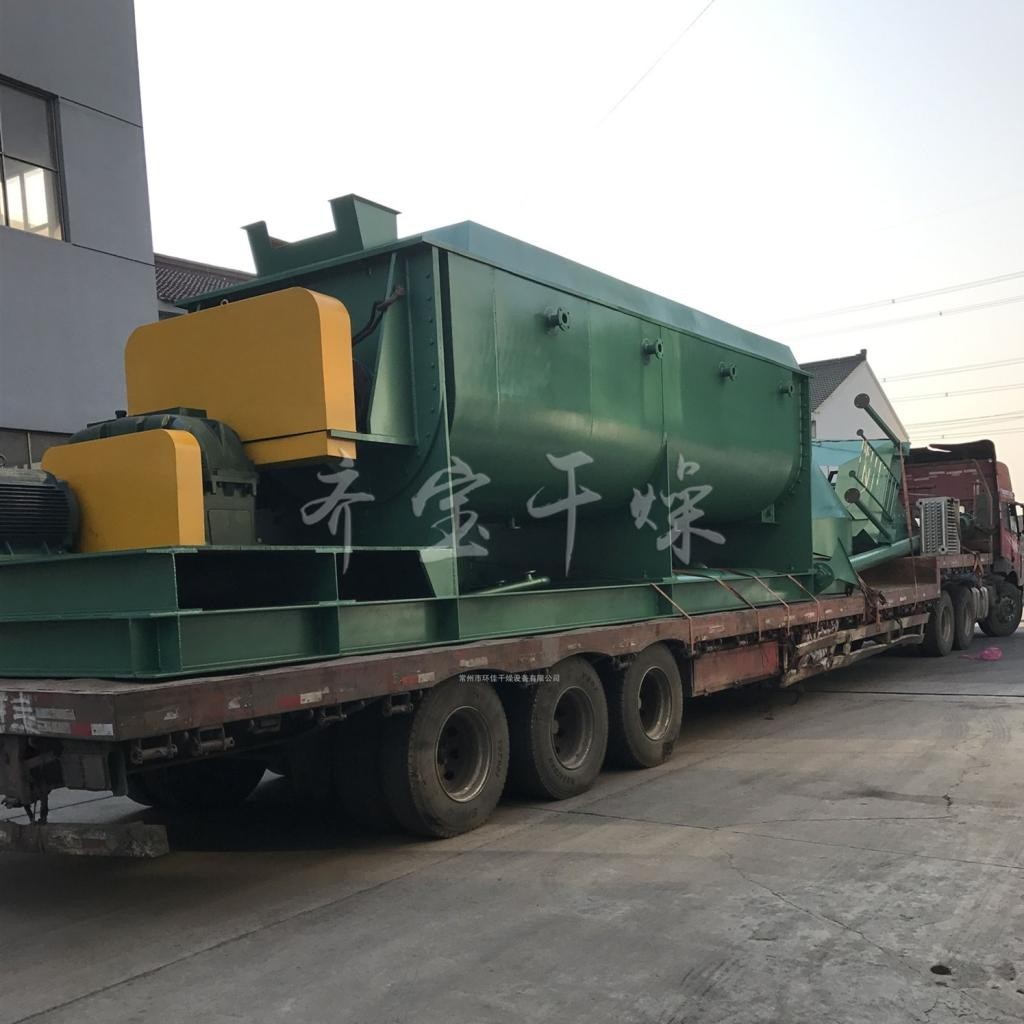

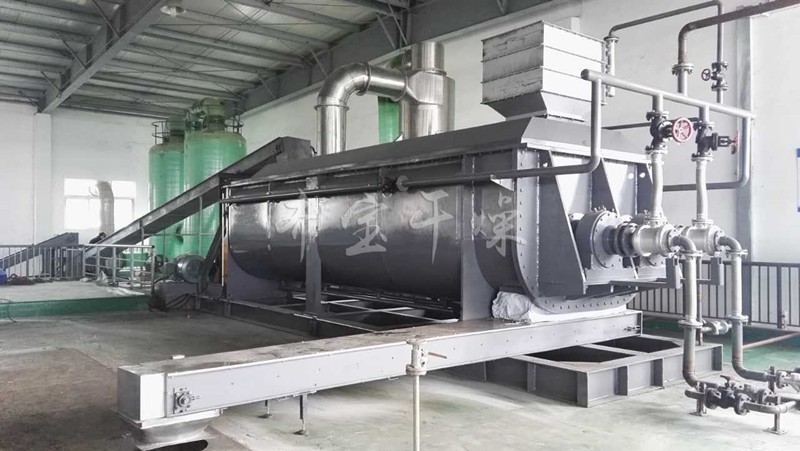

设备图片:
