随着经济社会的快速发展和人们生活质量的逐渐提高，工业废水和生活废水的排放量日益增大。污泥法是目前各污水处理厂普遍采用的工艺，它具有技术成熟、工艺稳定、处理效率高、运行费用低等特点，但同时也会产生一定量的剩余污泥，且剩余污泥的处置费用占到整个污水处理厂运行费用的50%以上。

我国常见的污泥处理处置技术路线有填埋、堆肥、焚烧，污泥在进入 这些处理处置环节前通常要经过较长距离的运输。无论采取哪种技术路线， 首先要解决的是污泥干化，实现减量化后特别是将水分降低到小于30%， 便于运输也减少了后道处理的压力，还有利于采用焚烧、热解等热化学处置技术。

不论是卫生填埋、堆肥利用还是干化焚烧，都要求泥饼有较低的含水率。而板框压滤、带式压滤、离心分离等机械的污泥脱水方法已经较普及，这些方法一般只能将污泥的含水率降到70%。所以开发一种对脱水前的污泥进行处理以改善污泥脱水性能的方法就显的尤为重要。

干化后的污泥(即干泥)可以直接用作燃料，用于锅炉、窑炉燃烧或热解进行热能利用;或者经磨碎、成球，在煅烧窑里烧结成陶粒;高温烟气可用于加速污泥干化，实现资源、能源综合利用。

我公司可提供成套环保干燥装置，为大型环保项目提供设备配套服务。设备结构紧凑，装置占地面积小，单位体积设备传热面积大；热量利用率高，封闭环保；干燥后段系统可以安装尾气处理装置和气体净化装置来达到尾气的环保排放；就地无害化处理脱水污泥，避免外运异地处理造成二次污染和节省巨额运输费用。设备已在多地使用中，污泥干化技术先进，案例经验丰富。

污泥专用桨叶干燥机是利用热源加热脱水后的污泥，进一步去除污泥中的水，使污泥固体含量达到70%～90%的过程。干燥工艺中应用更广泛的还是加热干燥，所有的加热干燥均需要热源。结构上，除了干燥器以外，还应包括污泥进料器，辅助热源、送气系统，热量回收装置，灰尘 控制、灰烬排出、控制系统等。

污泥干燥机适应高粘度高湿度物料直接干燥，可将含水80%湿污泥干燥成为20%水份的干粉。污泥干燥系统呈全负压运行，配有强化传热装置直接传热，物料干燥水份控制方便，系统中高温机械设备少，简单可靠，故障率低。

该污泥干燥设备具有适应范围广、运行费用低、系统灵活可调节、操作简单、系统自动化运行等优点，适合于污泥焚烧、污泥农业回用、生产建筑材料、污泥非农业使用、污泥填埋、污泥和垃圾混合集中处理的场合。广泛应用于活性污泥、下水污泥、石化污泥、造纸污泥、印染污泥、制革污泥、电镀污泥、城市污水处理厂污泥、生物发酵菌渣等各种污泥及各种糟渣等高湿物料干燥。

工艺描述

脱水污泥由可逆皮带输送机送至干燥机顶盖的过渡料仓，经螺旋输送机分送入空心桨叶干燥机进行连续干燥，干燥机出口的高温干泥通过螺旋输送到出料螺旋装袋外卖。整个干化过程是连续进行的。干燥机内部由于加热而产生的由水蒸气和臭气等组成的热风由风机进行微负压抽气，进行洗涤和冷却，*把不凝性有害尾气送入锅炉进行焚烧。蒸汽冷凝水回收至冷凝水罐，通过冷凝水泵送至疏水箱作锅炉补水。

系统的主要设备有污泥过渡料仓、螺旋输送机、空心桨叶干化机、无轴螺旋输送机、喷淋塔、风机等组成。

结构及工作原理:

以双轴式为例介绍其结构(空心桨叶干燥机可分为单、双、四根) 。它由带夹套的端面呈W型壳体、上盖、两根有叶片的中空轴、两端的端盖、通有介质的旋转接头、金属软管以及包括齿轮、链轮的传动机构等部件组成。

  设备的核心是两根空心轴和焊在轴上的空心搅拌桨叶。桨叶形状为楔形的空心半圆形，可以通入加热介质。除了起搅拌作用外，也是设备的的传热体。桨叶的两主要传热侧面成斜面，因此当物料与斜面接触时，随着叶片的旋转，颗粒很快就从斜面滑开，使传热表面不断更新，强化了传热。在桨叶的三角形底部设有刮板，以将沉积于壳底的物料刮起，防止产生死角。

   由于桨叶结构特殊，物料在干燥过程中交替收到挤压和松弛，强化了干燥。干燥室内物料的充满率很高，可以达到80%～90%,物料的停留时间通过调节加料速度、搅拌轴转速、物料充满度等参数可调，从几分钟到几小时内任意调节。另外，物料在干燥机内从加料口向出料口运动基本呈活塞运动，停留时间分布窄，因而产品含水率均匀。桨叶在搅拌轴上有一定的轴向角度，因此可以连续干燥物料。

  桨叶的排布和各部位尺寸均有一定要求，而且在进料区、干燥区、排料区除桨叶外，另设有辅助机构，以保证整机操作稳定，干燥均匀。此外，停留时间亦可调节。

桨叶干燥机结构主要由传动机构部分、箱体部分、主轴搅拌部分、轴承体部分、出料调节机构、旋转接头等部分组成

　1、动力传输部分：主要由电动机、减速机、 主动齿轮 、被动齿轮 、轴间齿轮等组成。它的主要作用是把电机的动力传输给主轴搅拌部分，使其在额定转速范围内运转，也可根据用户要求选用变频调速或电磁调速配置进行变速运行。

  2、主轴搅拌部分主要由两根空心轴和其表面若干个楔形空心浆叶等组成。空心轴内置加热（或冷却）介质（蒸汽、水、油等）回流管。两端（或单端配置）的旋转接头是这些介质进出的接口。运行时主轴搅拌部分对物料搅拌、推挤并进行加热（或冷却）。

  3、轴承体部分在主轴的两端，分动力端轴承体和非动力端轴承体。主要由轴承、轴承座、轴承盖、密封填料、填料压盖、检修盖等组成。

制造工艺

数控切割下料，保证零部件组对精度；

科学合理的焊接工艺规程WPS和制造工艺控制，保证焊接质量；

桨叶轴焊后整体加工，保证运转精度；

按压力容器制造标准进行焊缝无损检测；

按压力容器制造标准进行耐压和泄漏试验；

设备总装，运转试机；

设备喷砂、除锈、油漆；

使用工艺特点:

●空心桨叶干燥机结构紧凑，装置占地面积小

  干燥机所需热量主要由排列于叶片轴上的空心桨叶壁面提供，这些桨叶片都密集的、按照一定的间隔交叉排列在固定的旋转轴上，而夹套壁面的传热量只占少部分。所以单位体积设备的传热面积大，可节省设备占地面积，减少基建投资。

●热量利用率高

  采用传导加热方式，所有传热面均被物料覆盖，减少了热量损失。同时，由于物料很好地连续混合搅拌，相对旋转的桨叶片表面以及夹套的加热，保证了所有与产品接触的表面能够均匀地传递热能。

●楔形桨叶具有自净能力

  旋转桨叶的倾斜面和物料颗粒联合运动所产生的分散力，使附着于加热斜面上的物料颗粒自动地清除，防止物料粘结，提高了传热效率与避免物料烧结。另外，由于两轴桨叶反向旋转，交替地分段压缩（在两轴桨叶面相距最近时）和膨胀（在两轴桨叶面相距最远时）搅拌功能，传热均匀，提高了传热效果。

●尾气量少

  由于不需要气体来加热，只需用少量气体带走湿份，被气体夹带出的粉尘也少，所以后级除尘和尾气处理装置的规模都可缩小，节省环保设备投资。

●控制简单，对物料含水率适应性广泛

  干燥过程和停留时间都可以简单地检查、控制和调整。它们都可以根据被干燥产品的物理性能单独进行设定和调整，如加料速度、轴的转速和热载体温度等，因此对物料含水率变化的适应性非常广泛。

●出料调节机构，方便调节物料终水份含量，增加空心桨叶烘干机操作弹性。

  空心桨叶干燥机内设溢流堰，可根据物料性质调节物料在空心桨叶烘干机内的停留时间，以适应物料含水率变化的要求。

●特殊的冷凝水排出结构，及时排出蒸汽冷凝水与不凝气体，保持较高传热效率。

●设计腐蚀裕量与磨损裕量，保证空心桨叶烘干机使用寿命。

  桨叶的转速很低，通常每分钟只有2~15转，这就有效地减小了磨损。同时，我们在设计上会根据物料性质选择合适的材料，材料壁厚计算时考虑一定的腐蚀余量和磨损余量。

常州齐宝干燥优势供应：污泥桨叶干燥机，破碎式转筒污泥干燥机，污泥闪蒸干燥机，带式污泥干燥机，真空搅拌式污泥干燥机等,详细的设备资料,欢迎您的来电洽谈.

设备处理能力：

湿泥处理量规格：10吨/日，20吨/日，30～35吨/日，50～60吨/日，80吨/日，100～120吨/日等,可根据客户要求非标定制.

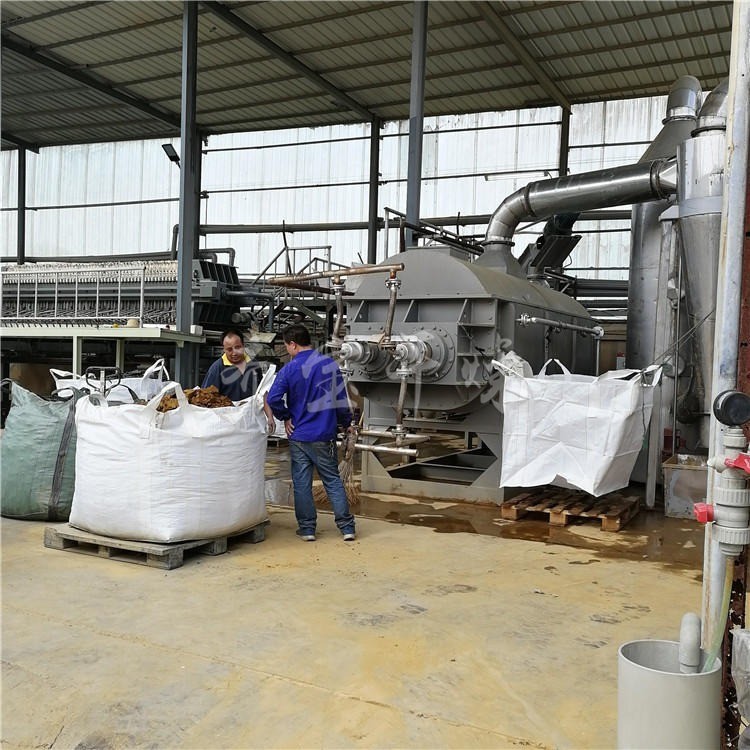

设备图片:
