  电厂运行时产生的废水经过处理后产生的污泥主要含有石灰石、金属氢氧化物沉淀物、钙盐沉淀物，污泥具有盐分高，有机物含量低，不易脱水等特性。

  常州市齐宝干燥设备有限公司专业设计制作污泥干燥机，针对行业：印染、制药、石化、皮革、造纸、生物、电镀、热电、化工及污水处理厂等。一般污泥经过板框压滤脱水后初水份在80%，烘干后终水份为10%～50%，一般污泥要求在30%左右，干污泥成松散粉粒状可与煤粉混合后直接进入锅炉燃烧，污泥的热值大概在1500-2000kcal左右，可废物利用并节省能源，有的污泥烘干后也可制成肥料和建筑材料，或直接填埋不会造成二次污染，变废为宝，完全可达到环保要求，此设备能耗低、热源可使用蒸汽、导热油、热风、烟道气等加热，（蒸发1公斤/水消耗热量为1.1～1.3kg蒸汽）具有动力消耗低、运转平稳、低噪音、用工量小等优点，基本为全自动生产。

污泥干燥机是利用热源加热脱水后的污泥，进一步去除污泥中的水，使污泥固体含量达到70%～90%的过程。干燥工艺中应用更广泛的还是加热干燥，所有的加热干燥均需要热源。结构上，除了干燥器以外，还应包括污泥进料器，辅助热源、送气系统，热量回收装置，灰尘 控制、灰烬排出、控制系统等。

污泥干燥机适应高粘度高湿度物料直接干燥，可将含水80%湿污泥干燥成为20%水份的干粉。污泥干燥系统呈全负压运行，配有强化传热装置直接传热，物料干燥水份控制方便，系统中高温机械设备少，简单可靠，故障率低。

该污泥干燥设备具有适应范围广、运行费用低、系统灵活可调节、操作简单、系统自动化运行等优点，适合于污泥焚烧、污泥农业回用、生产建筑材料、污泥非农业使用、污泥填埋、污泥和垃圾混合集中处理的场合。广泛应用于活性污泥、下水污泥、石化污泥、造纸污泥、印染污泥、制革污泥、电镀污泥、城市污水处理厂污泥、生物发酵菌渣等各种污泥及各种糟渣等高湿物料干燥。

污泥烘干机的优势体现在于：

1、环保：整个系统是完全密闭的，没有任何泄漏点。我公司开发出的高效尾气处理装置，废气和粉尘的排放量小，避免了对环境的污染。

2、高效：由于特殊设计的桨叶结构，物料在干燥过程中交替收到挤压和松弛，在靠近传热面处的颗粒或细粉搅拌非常剧烈，传热系数很高。同事随着叶片的旋转，颗粒很快就从斜面滑开，自清理作用使传热表面不断更新，强化了传热。

3、节能：因该设备干燥所需要的热量依靠热传导间接加热，干燥过程不需或只需少量气体以带走湿份。极大地减少了被气流带走的这部分热量损失，提高了热量利用率，大大降低了能源消耗，达到节能的目的。

  建设生态文明是人类社会进步的重大成果。绿水青山，也是金山银山，让我们携手共进，共同保护自然环境，造福人类。

电厂污泥烘干机 设备简介:

  桨叶式干燥机是一种在设备内部设置搅拌桨，使湿物料在桨叶的搅动下，与热载体以及热表面充分接触，从而达到干燥目的的低速搅拌干燥器，结构形式一般为卧式，双轴或四轴。桨叶式干燥机分为热风式和传导式。热风式即通过热载体（如热空气）与被干燥的物料相互接触并进行干燥，在传导式中热载体并不与被干燥的物料直接接触，而是热表面与物料相互接触。

电厂污泥烘干机 工作原理:

  桨叶干燥机以蒸汽、热水或导热油作为加热介质轴端装有热介质导入导出的旋转接头。加热介质分为两路，分别进入干燥机壳体夹套和桨叶轴内腔将器身和桨叶轴同时加热，以传导加热的方式对污泥进行加热干燥，被干燥的湿泥由螺旋送料机定量地连续送入干燥机的加料口，电镀污泥进入器身后，通过桨叶的转动使污泥翻转、搅拌，不断更新加热介面，与器身和桨叶接触，被充分加热，使污泥所含的表面水分蒸发。同时电镀污泥随桨叶轴的旋转成螺旋轨迹向出料口方向输送，在输送中继续搅拌，使湿泥中渗出的水分继续蒸发，*干燥均匀的干泥由出料口排出。

电厂污泥烘干机 设备构成:

  主要由传动机构、箱体、主轴搅拌、轴承体、出料调节机构、旋转接头等部件组成。

  1.动力传输部分：主要由电动机、减速机、 主动齿轮 、从动齿轮 、轴间齿轮等组成。它的主要作用是把电机的动力传输给主轴搅拌部分,使其在额定转速范围内运转,也可根据用户要求选用变频调速或电磁调速配置进行变速运行。

  2.主轴搅拌部分：主要由两根空心轴和其表面若干个楔形空心桨叶等组成。空心轴内设置传热(加热或冷却)介质(蒸汽、水、油等)回流管，两端或单端配置的旋转接头是这些介质进出的接口。运行时主轴搅拌部分对物料搅拌、推挤并进行加热或冷却。

  3.轴承体部分：在主轴的两端,共配置了三个或两个轴承体，由轴承、轴承座、轴承盖、密封填料、填料压盖、检修盖等组成。动力端配置了主辅两个轴承体，主轴承体是主轴主要支撑点且作为轴向移动的定位点，辅助轴承体是为阻止轴头过大变形而设置的。非动力端轴承体除提供主轴的承力点外，主轴可以自由伸缩。各轴承体均设置了轴承的冷却结构。

  4.出料调节机构主要由调节板、转轴、定位件等组成。

  5.筒体——热夹套，筒体由一个近似W型结构腔体和顶盖组成，腔体内部容纳物料，中空夹套内通加热介质；顶盖设置进料口、人孔、和蒸发气体出口。

  6.桨叶轴——设备有两根相互啮合的中空桨叶轴，每片空心桨叶焊接在中空的轴上，轴内腔与所有转盘内腔相连通。轴内结构分L型和G型两种，主要要功能是：进输送物料；搅拌混合物料 ；加热物料。

  根据通入轴内的热载体是液体或气体，轴内结构分为液体L型和气体G型两种。轴内设置了芯管将进入空心轴的热流体与释放热量后降温的冷流体隔离开，不不相混合。

  在叶片内腔与轴内腔之间有两根长短不一的短管连接。其中一个长的管子为进气管。为了防止轴内冷凝液由进气管流向叶片会阻碍蒸汽的正常流动，进气管一端伸入轴内，另一端伸出轴外，其伸入轴内和伸出轴外的长度分别根据轴内可能积存的冷凝液深度和叶片旋转一周能产生的冷凝液量来设计，保证冷凝液不淹没管口。另一个较短管的作用是及时将叶片内的冷凝液排出轴腔，管子的一端与轴外表面平齐，叶片内一有冷凝液就能及时排掉，另一端伸入轴内一定长度是为了防止轴内冷凝液倒灌到叶片内，造成蒸汽无法进入叶片。

  7.主动轴和从动轴之间采用相互啮合的齿轮传动。

工艺流程：

  (1)进料。用螺旋输送机将含固率为15％-30％的脱水污泥送至空心桨叶污泥干燥机的进口，有时会根据污泥的性质。选择是否将筛分好的细小干化污泥与待干化的污泥进行预混合。

　(2)热源产生。可使用热蒸汽或热油作为热交换的热源。一般热流体的温度为180℃-200℃。热介质分别被引入中空的干燥机壳体和转动的轴桨叶等所有与污泥接触进行热交换的加热金属表面。
　(3)污泥干燥。加热的金属表面与污泥均匀接触，加热污泥蒸发污泥中的水分，沿空心桨叶污泥干燥机的轴向长度，水蒸汽发会经历恒定蒸发率和低蒸发率两个阶段，污泥干化经历塑化，破塑，块化，颗粒4个步骤，污泥的温度呈快速上升，稳定，快速上升的趋势，*出口污泥温度为100℃-110℃左右，出口污泥含固量达90％以上。
　(4)冷却筛分。冷却有直接冷却和间接冷却两种方式，两种方式进入细格栅进行筛分，或经过造型机后达到所要求的干污泥形状。
　(5)冷凝回收。空心桨叶污泥干燥机内的热蒸汽送至冷凝器冷凝处理，冷凝溶剂回收，不可凝气体送至锅炉再加热成热源，冷凝水回污水处理厂。

桨叶式干燥机优点：

结构紧凑：干燥机主要的传热部件是铲形的桨叶，这些桨叶都密集的、按照规定的间隔交叉排列在固定的旋转轴上，因此单位容积的传热比较高。基于这一原因，这种设备的结构非常紧凑、占地面积小。

传热效率高：由于原材料很好地连续混合搅拌，由于相对旋转的铲形的桨叶和倾斜的桨叶表面以及机体的加热、冷却，保证了所有与产品接触的表面能够均匀地传递热能。

自洁性能：由于桨叶的运动是相对旋转，它们对附近的内表面起到连续的自洁作用。相互粘结的、堆积在桨叶上的产品都能够被清除下来，重新进入生产过程。

控制简单：干燥过程和停留时间都可以简单地检查、控制和调整。它们都可以根据被干燥产品的物理性能单独进行设定和调整，对轴或者桨叶的数量、转速、传热体的温度和干燥时间进行设定和调整。

产生的粉尘和气味较小：由于干燥过程中使用的气体流量很小，因此能够产生的粉尘和气味也很小。因此，与其配套使用的吸尘器或者除味器也很小或者根本无需使用。

适合于湿度很大产品的干燥：由于使用了桨叶式的干燥元件和连续的混合搅拌，能够对黏度很大的、高湿度的材料进行干燥。它的结构设计避免了产品在死角处的积留和因产品积留而带来的过热或者腐败变质。

几乎没有磨损和材料的损耗：桨叶的转速很低，每分钟只有10~40转，这就有效地避免了磨蚀和由磨蚀带来的机床设备快速的磨损。另外，也将金属材料的破裂风险降低到了较小程度。

1、 典型的传导干燥方式，热效率高，比通常的对流干燥节能30～60%以上。

2、 搅拌桨叶内部也通入加热介质，故干燥机单位体积传热面积较一般的间接传热干燥机大。

3、 空心桨叶相向旋转，叶片的两个斜面反复搅拌、压缩、松弛并推进物料，这种相向运动使叶面具有独特的自洁作用，加热面不断获得更新，从而使该机型的传热系数高于其它任何的传导干燥方式。

4、处理物料范围广，由于加热面的自清洁作用，不必返干料，就可以顺利处理大多数高含水或粘性膏状物料。

5、由于所需要的热量全部由空心桨叶和夹套提供，空气流量很小，粉尘夹带很少，尾气处理比较容易。　

6、干燥机内存料量很高，约为筒体容积的70～80%，单位容积的有效加热面大，设备紧凑，体积小，占地面积小。

7、可以方便的与其它干燥方式组合成高效的干燥机，发挥各自优势，获取较好的经济技术指标，如桨叶-盘干组合，桨叶-闪蒸组合等。

8、可在真空状态下操作，可回收溶剂，也可完成高沸点粘稠物料的挥发物蒸发脱出作业。

优化设计

1、对桨叶轴内部冷凝水排放系统的改进设计

   根据湿物料脱水量大的特性，桨叶轴内部的冷凝水排放系统进行改进设计，在桨叶内部增设装置增加桨叶旋转过程中排水时间；增大冷凝排水管子，从而增大冷凝水的排水量。改进原虹吸管的结构，使冷凝水排放更加彻底，从而提高产量。

2、对桨叶的外部结构的改动

   有些湿物料粘度高，流动性差，为了使这类物料向前流动，普通桨叶干燥机安装时设备整体向出料口方向成一定倾角，但是当设备倾斜放置时 不能很好控制物料的流动速度，这样很难控制物料干燥水份，为了提高湿物料在桨叶干燥机内部流动性，对桨叶的外部结构作了一定的改动，使桨叶对物料有向前推进作用。改变桨叶轴转速就可控制物料的推进速度，使物料有一个合理的推进速度，保持物料在设备内部有一个合理的料位，使物料与桨叶表面充分接触，进一步提高传热面积。

3、筒体内部增加一些装置

   当干燥到含水率60%左右时，物料极易结块、表面坚硬、难以破碎、而里面却仍是滤饼状，这给类似物料的进一步干化带来极大的困难；另一方面在干燥类似物料过程中，物料容易抱轴，从而把桨叶和轴的散热面包围 转动时一起运动，这样干燥的效果比较差。为了克服这个困难，我们又对干燥机进行了改进，在筒体内部增加一些装置，使结块后的物料容易破碎，从而干燥速度大大提高。

4、减少系统尾气排放量

   桨叶干燥机属于典型的传导型干燥机，其传热和蒸发是靠热壁而不是靠气体对流实现的，尾气的作用是将干燥过程产生的溶剂蒸汽及时带离干燥机。通过循环风机和再热机构对封闭干燥系统进行预热，直至排风温度超过100以上；采用提高尾气的含湿量的方式降低系统排气量，实现快速处理物料和回收尾气余热，结构简单，节能环保。

常州齐宝干燥优势供应：污泥桨叶干燥机，破碎式转筒污泥干燥机，污泥闪蒸干燥机，带式污泥干燥机，真空搅拌式污泥干燥机等,详细的设备资料,欢迎您的来电洽谈.

设备处理能力：

湿泥处理量规格：10吨/日，20吨/日，30～35吨/日，50～60吨/日，80吨/日，100～120吨/日等,可根据客户要求非标定制.

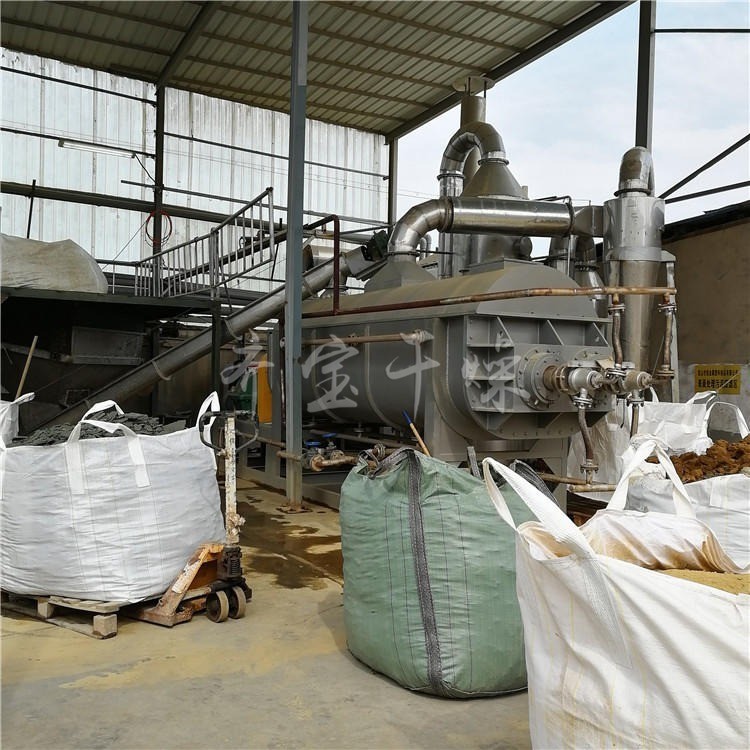

设备图片:
