项目描述:

炼钢污泥是为炼钢厂湿法除尘所产生的污泥，是氧气顶吹转炉除尘的副产品，是一种宝贵的二次资源，具有化学成分波动大、含铁量高、碱性氧化物含量高(二元碱度达2.5)、粒度细(≤0.074mm含量达90%以上)和含水量高和粘性大等特性。因炼钢污泥的相对品位较高，有一定回收利用价值，其可以作为烧结、球团原料在生产中加以利用，合理使用炼钢污泥，不仅可以代替部分含铁原料，还可以代替部分粘结剂、熔剂，既降低了生产成本，又减少了钢厂排污，对于节能减排、降本增效具有相当重要的意义。

当前企业环保意识日益加强，污泥是困扰企业发展的普遍难题，我公司引进国外先进的污泥烘干技术，结合国内实际情况制造出的污泥专用干燥机，完全能达到行业客户的要求，受到越来越多企业的信任和合作，已和国内好多大、中、小型企业有过合作，我公司将用精湛的技术更好的服务与您，携手共进，创造绿色大地。

炼钢厂污泥干燥机 结构及工作原理:

以双轴式为例介绍其结构(空心桨叶干燥机可分为单、双、四根) 。它由带夹套的端面呈W型壳体、上盖、两根有叶片的中空轴、两端的端盖、通有介质的旋转接头、金属软管以及包括齿轮、链轮的传动机构等部件组成。

  设备的核心是两根空心轴和焊在轴上的空心搅拌桨叶。桨叶形状为楔形的空心半圆形，可以通入加热介质。除了起搅拌作用外，也是设备的的传热体。桨叶的两主要传热侧面成斜面，因此当物料与斜面接触时，随着叶片的旋转，颗粒很快就从斜面滑开，使传热表面不断更新，强化了传热。在桨叶的三角形底部设有刮板，以将沉积于壳底的物料刮起，防止产生死角。

   由于桨叶结构特殊，物料在干燥过程中交替收到挤压和松弛，强化了干燥。干燥室内物料的充满率很高，可以达到80%～90%,物料的停留时间通过调节加料速度、搅拌轴转速、物料充满度等参数可调，从几分钟到几小时内任意调节。另外，物料在干燥机内从加料口向出料口运动基本呈活塞运动，停留时间分布窄，因而产品含水率均匀。桨叶在搅拌轴上有一定的轴向角度，因此可以连续干燥物料。

  桨叶的排布和各部位尺寸均有一定要求，而且在进料区、干燥区、排料区除桨叶外，另设有辅助机构，以保证整机操作稳定，干燥均匀。此外，停留时间亦可调节。

炼钢厂污泥干燥机结构主要由传动机构部分、箱体部分、主轴搅拌部分、轴承体部分、出料调节机构、旋转接头等部分组成

　　1、 动力传输部分：主要由电动机、减速机、 主动齿轮 、被动齿轮 、轴间齿轮等组成。它的主要作用是把电机的动力传输给主轴搅拌部分，使其在额定转速范围内运转，也可根据用户要求选用变频调速或电磁调速配置进行变速运行。

　　2、 主轴搅拌部分主要由两根空心轴和其表面若干个楔形空心浆叶等组成。空心轴内置加热（或冷却）介质（蒸汽、水、油等）回流管。两端（或单端配置）的旋转接头是这些介质进出的接口。运行时主轴搅拌部分对物料搅拌、推挤并进行加热（或冷却）。

　　3、 轴承体部分在主轴的两端，分动力端轴承体和非动力端轴承体。主要由轴承、轴承座、轴承盖、密封填料、填料压盖、检修盖等组成。

炼钢厂污泥干燥机 设备构成:

  主要由传动机构、箱体、主轴搅拌、轴承体、出料调节机构、旋转接头等部件组成。

  1.动力传输部分：主要由电动机、减速机、 主动齿轮 、从动齿轮 、轴间齿轮等组成。它的主要作用是把电机的动力传输给主轴搅拌部分,使其在额定转速范围内运转,也可根据用户要求选用变频调速或电磁调速配置进行变速运行。

  2.主轴搅拌部分：主要由两根空心轴和其表面若干个楔形空心桨叶等组成。空心轴内设置传热(加热或冷却)介质(蒸汽、水、油等)回流管，两端或单端配置的旋转接头是这些介质进出的接口。运行时主轴搅拌部分对物料搅拌、推挤并进行加热或冷却。

  3.轴承体部分：在主轴的两端,共配置了三个或两个轴承体，由轴承、轴承座、轴承盖、密封填料、填料压盖、检修盖等组成。动力端配置了主辅两个轴承体，主轴承体是主轴主要支撑点且作为轴向移动的定位点，辅助轴承体是为阻止轴头过大变形而设置的。非动力端轴承体除提供主轴的承力点外，主轴可以自由伸缩。各轴承体均设置了轴承的冷却结构。

  4.出料调节机构主要由调节板、转轴、定位件等组成。

  5.筒体——热夹套，筒体由一个近似W型结构腔体和顶盖组成，腔体内部容纳物料，中空夹套内通加热介质；顶盖设置进料口、人孔、和蒸发气体出口。

  6.桨叶轴——设备有两根相互啮合的中空桨叶轴，每片空心桨叶焊接在中空的轴上，轴内腔与所有转盘内腔相连通。轴内结构分L型和G型两种，主要要功能是：进输送物料；搅拌混合物料 ；加热物料。

  根据通入轴内的热载体是液体或气体，轴内结构分为液体L型和气体G型两种。轴内设置了芯管将进入空心轴的热流体与释放热量后降温的冷流体隔离开，不不相混合。

  在叶片内腔与轴内腔之间有两根长短不一的短管连接。其中一个长的管子为进气管。为了防止轴内冷凝液由进气管流向叶片会阻碍蒸汽的正常流动，进气管一端伸入轴内，另一端伸出轴外，其伸入轴内和伸出轴外的长度分别根据轴内可能积存的冷凝液深度和叶片旋转一周能产生的冷凝液量来设计，保证冷凝液不淹没管口。另一个较短管的作用是及时将叶片内的冷凝液排出轴腔，管子的一端与轴外表面平齐，叶片内一有冷凝液就能及时排掉，另一端伸入轴内一定长度是为了防止轴内冷凝液倒灌到叶片内，造成蒸汽无法进入叶片。

  7.主动轴和从动轴之间采用相互啮合的齿轮传动。

空心桨叶干燥机的使用工艺特点

●空心桨叶干燥机结构紧凑，装置占地面积小

  干燥机所需热量主要由排列于叶片轴上的空心桨叶壁面提供，这些桨叶片都密集的、按照一定的间隔交叉排列在固定的旋转轴上，而夹套壁面的传热量只占少部分。所以单位体积设备的传热面积大，可节省设备占地面积，减少基建投资。

●热量利用率高

  采用传导加热方式，所有传热面均被物料覆盖，减少了热量损失。同时，由于物料很好地连续混合搅拌，相对旋转的桨叶片表面以及夹套的加热，保证了所有与产品接触的表面能够均匀地传递热能。

●楔形桨叶具有自净能力

  旋转桨叶的倾斜面和物料颗粒联合运动所产生的分散力，使附着于加热斜面上的物料颗粒自动地清除，防止物料粘结，提高了传热效率与避免物料烧结。另外，由于两轴桨叶反向旋转，交替地分段压缩（在两轴桨叶面相距最近时）和膨胀（在两轴桨叶面相距最远时）搅拌功能，传热均匀，提高了传热效果。

●尾气量少

  由于不需要气体来加热，只需用少量气体带走湿份，被气体夹带出的粉尘也少，所以后级除尘和尾气处理装置的规模都可缩小，节省环保设备投资。

●控制简单，对物料含水率适应性广泛

  干燥过程和停留时间都可以简单地检查、控制和调整。它们都可以根据被干燥产品的物理性能单独进行设定和调整，如加料速度、轴的转速和热载体温度等，因此对物料含水率变化的适应性非常广泛。

●出料调节机构，方便调节物料终水份含量，增加空心桨叶烘干机操作弹性。

  空心桨叶干燥机内设溢流堰，可根据物料性质调节物料在空心桨叶烘干机内的停留时间，以适应物料含水率变化的要求。

●特殊的冷凝水排出结构，及时排出蒸汽冷凝水与不凝气体，保持较高传热效率。

●设计腐蚀裕量与磨损裕量，保证空心桨叶烘干机使用寿命。

  桨叶的转速很低，通常每分钟只有2~15转，这就有效地减小了磨损。同时，我们在设计上会根据物料性质选择合适的材料，材料壁厚计算时考虑一定的腐蚀余量和磨损余量。

空心桨叶干燥机制造工艺

数控切割下料，保证零部件组对精度；

科学合理的焊接工艺规程WPS和制造工艺控制，保证焊接质量；

桨叶轴焊后整体加工，保证运转精度；

按压力容器制造标准进行焊缝无损检测；

按压力容器制造标准进行耐压和泄漏试验；

设备总装，运转试机；

设备喷砂、除锈、油漆；

常州齐宝干燥优势供应：污泥桨叶干燥机，破碎式转筒污泥干燥机，污泥闪蒸干燥机，带式污泥干燥机，真空搅拌式污泥干燥机等,详细的设备资料,欢迎您的来电洽谈.

设备处理能力：

湿泥处理量规格：10吨/日，20吨/日，30～35吨/日，50～60吨/日，80吨/日，100～120吨/日等,可根据客户要求非标定制.

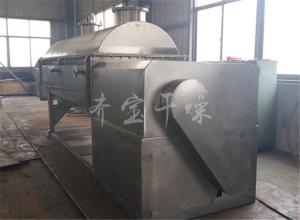

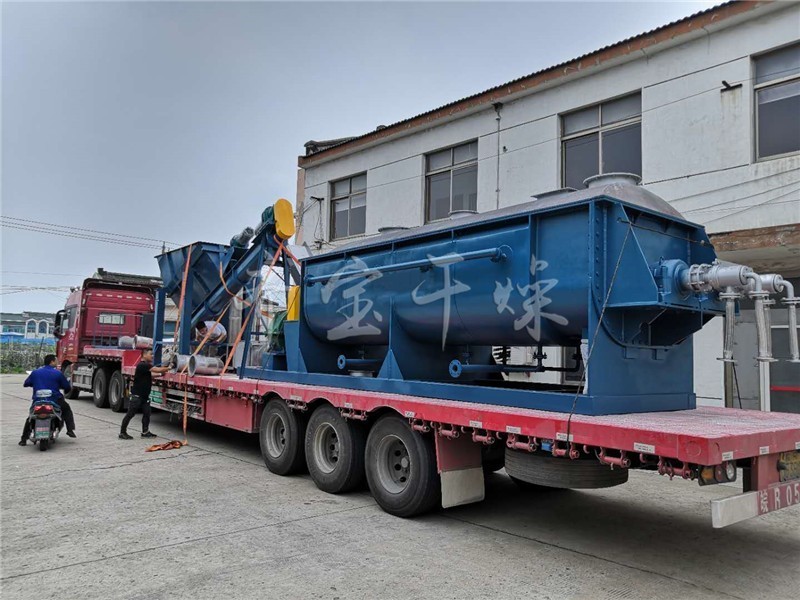

设备图片:
