XSG系列旋转闪蒸干燥机,闪蒸干燥设备,快速旋转闪蒸干燥机,旋流闪蒸干燥机

  随着节能环保、绿色生产理念的推行，以及国家相关标准的升级，干燥设备的耗能要求也进一步提高。其中，旋转闪蒸干燥设备是一种将干燥技术和流态化技术综合为一体的干燥设备，与传统的干燥设备相比，旋转闪蒸干燥设备的更先进，强化了气固传热效果，使干燥时间大为缩短，产品质量以及产量大大提高，具有高效、节能、快速干燥等优势。

粉末干燥机 设备原理:

经换热器加热后的洁净空气被鼓入进风口，以适宜的速度旋入干燥室底部的环隙，然后按切线方向进入干燥室，并呈螺旋状上升：同时，物料则由可无级调速的加料器定量加入塔内。在干燥塔内，物料与热空气进行充分、高效的质热变换，被干燥的粉状物料随同热风一起输送至分离器，其中成品收集包装，而尾气则进一步经除尘装置处理后排空。

　在干燥塔底部装有蜗壳式空气分配器和搅拌器，搅拌器的转速通过调节外部电机的转速进行无级调速。搅拌器有两个作用：它可以带动从分配室进入干燥室的热空气产生高速旋转的气流，进而形成稳定的流化床层，避免了由于局部粘堵而产生的喷动窜涌等不稳定流态化;其次，由于搅拌器上的多组刀片高速旋转，对大块物料不断粉碎，使外干内湿的颗粒不断包裹、剥离、搓碎，表面不断更新，增大了换热面积，从而强化了质、热交换,提高了干燥速率。另外，搅拌器上的刀片与干燥塔器壁间隙极小，及时清理掉粘结在壁上的物料，以防止物料长期停留而变性。为确保物料不变性分解，塔壁内设有冷却夹套，对于热敏性物科可*保证质量。蜗壳式的空气分布器，使切向进入的热空气均匀的通过底部环隙呈螺旋形上升，合理的环隙风速保证了物料良好的流化干燥.

　在干燥塔中部，无级调速的定量加料器不断把物料加入。同时，物料被底部的搅拌器粉碎后又被高速旋转的热风吹起，在干燥室形成了一种相对稳定的流化层。物料与热空气之间进行着迅速而充分的热量和水份交换，大部分的水份蒸发在这一过程中完成。含水率高，比表面小的物料粒子由于其重力大于浮力，在干燥室中沉降，在下沉过程中不断干燥，运动到底部时经刀片的破碎和高速气流的冲击，得到进一步粉碎和干燥，此时其重力小于浮力，粒子开始上升运动。在干燥室上部，设有环状的挡板，即分级器。物料随旋转气流夹带上升，由于受离心力作用，大块的，未达到水份要求的(即比重较大)物料受离心力作用，其旋转半径增大，当其旋转半径大于分级器的半径时，被挡在干燥室内进一步干燥粉碎，直至满足要求方才溢出。较细的粉碎体在干燥室中部干燥后随气流夹带上升，由于其粒径较小且达到水份要求(即比重较小)，离心力相对较小，其旋转半径小于分级器半径，然后就随气流排出，送至收集装置。

粉末干燥机 设备部件介绍:

（1）热风炉：为系统提供所需热风，根据物料及用户要求不同，也可由蒸汽或导热油换热器、直燃烟气炉替代。

（2）干燥塔：物料在其内部进行热量交换、蒸发水份达到干燥目的。

（3）分离收尘装置：干燥的物料经分离装置将风与物料分开，物料由排料口排出，废气排放，根据物料及用户要求不同可采用单级收尘，两级收尘或多级收尘。

（4）加料机：单（双）螺旋加料机，加料速度无级可调。

（5）引风机：完成干燥介质的输送。

（6）附属设备：完成系统联接及干燥所需要的基本配置。

（7）电气控制系统：完成干燥过程所需的温度、电器、测控（可分为普通控制、自动控制）。

结构示意图:

干燥室底部没有倒锥形结构，使热空气流通截面自下而上不断扩大，底部气速高，上部气速低，从而下部大颗粒与上部小颗粒都能处于良好的流化状态。倒锥结构还缩短了搅拌轴悬臂的长度，增加运行的可靠性和稳定性。轴承设在机外避免在高温区长期工作，延长了使用寿命。

湿物料再被搅拌齿分散和粉碎的同时，又被甩向器壁，黏结在内壁上，如不及时刮下会影响产品质量，搅拌齿顶端设有刮板，能及时刮掉黏结在器壁上的物料以防过热。

干燥室上部设有分级环，其作用主要是使颗粒较大、或没干燥的物料与合格产品分离，挡在干燥室内，能有效保证产品粒度和水分要求。

锥底热风入口处设有冷风保护，防止物料与高温空气接触产生过热变质。

连续化操作，加料量、热风温度、产品粒度可以在一定范围内自行控制，从而保证干燥产品的各项指标。

干燥系统为分闭式，而且在微负压下操作，粉尘不外泄，保护生产环境，安全卫生。

设备结构紧凑，占地面积小。集干燥、粉碎、分级为一体，是流化技术、旋流技术、粉碎分级技术、喷动技术及热传技术的优化组合，大大简化了生产工艺流程，节省了设备投资和运转费用。

XSG系列旋转闪蒸干燥机特点：

　　1)、干燥室底部设置内锥体结构，使干燥器气体流通截面积自下而上不断交大，底部气速相对较大，上部气速相对较小，从而保证了下部的大颗粒处于流化状态的同时，上部的小颗粒也处于流化状态。内锥体结构还缩短了搅拌轴悬臂部分的长度，从而增加了运转的可靠性。另外，这一结构可以有效防止轴承在高温区工作的恶劣状态，从而延长了轴承的使用寿命。

　　2)、搅拌齿上设置刮板。物料在被搅抖齿旋转粉碎的同时，又被抛向器壁，粘在壁面上，如果不及时将粘在器壁上的物料刮下，则会出现严重“结疤“现象，导致不能正常操作。搅拌齿上安装刮板，可以保证在物料与器壁粘结牢固前，将其剥落。

　　3)、干燥室顶部设置分级环。其作用主要是将颗粒较大、还没有干燥的物料分离挡下，继续进行干燥，从而保证满足产品粒度分布窄、湿含量均匀一致的要求。

　　4)、锥底热风入口处设置冷却夹套。热风开始与物料接触处，温度很高，一般接近热空气的温度，远远高于床层中的温度，操作中难免出现少部分物料在环隙附近粘结，停留时间过长，从而导致物料变质，甚至产生熔化， 为避免这一现象， 增设局部夹套，可以降低该处器壁的温度，使操作得以顺利进行。

　　由于XSG系列旋转闪蒸干燥机以上结构特点，使其性能较其它干燥机存在以下优点：

　　1)、干燥强度高。由于物科受离心、剪切、碰撞、磨擦而被微粒化，呈高分散状态，气固两相间的相对速度较大，强化了传质、传热。

　　2)、适宜于热敏性物料。干燥机底部高温区气速高、物料很难与热表面直接接触；另外附有冷却夹套、搅拌齿配有利板这一切解决了物料粘壁、焦化之忱。

　　3)、工艺简化。与运用其它类型的干燥机相比，用闪蒸干燥机干燥膏糊状、泥浆状、滤饼等物料可以一次干燥成均匀的粉状产品，省去了粉碎、筛分等工序。

　　4)、有效控制终水份和细度。进料及热风温度的调节及分级器的协调统一，对终水份和成品粒度能够充分控制，从而保证了产品的湿含量及细度均匀一致。

适用物料:

　   有机物：阿特拉津(农药杀虫剂)、月桂酸隔、苯甲酸、安息香酸、杀菌丹、

　　草酸钠、醋酸纤维素、有机颜料等。

　　染料：蒽醌、黑色氧化铁、靛蓝颜料、丁酸、氢氧化钛、硫化锌、各种偶

　　氮染料中间体。

　　无机物：硼砂、碳酸钙、氢氧化物、硫酸铜、氧化铁、碳酸钡、三氧化锑、

　　各种金属氢氧化物、各种*盐、合成冰晶石等。

　　食品：大豆蛋白、胶凝淀粉、酒槽、小麦糖、小麦淀粉等

技术规格:

注：1.水分蒸发量是以进风温度为1 80oC，出风温度为80oC 时每小时蒸发的水份，
2.除以上型号外可为用户作特殊设计，
3.以上装机容量为标准配套，根据物料不同功率配套可明显减少。

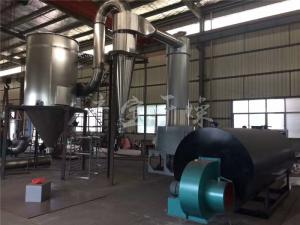

设备图片:

★◆订购技术参数：

      ◆物料名称、物性：含水量%、比重g/cm3、物料外形态（成分水、表面水）。

      ◆水分、温度：初水分、终含水量%、允许干燥温度℃。

      ◆新鲜处理量（kg/h），每天开班时间h/day。

      ◆可供能源：蒸气加热，电容量kva，燃煤热风炉、天然气燃烧炉等

      ◆设备制作材质：不锈钢、Q235碳钢。

★◆订购须知：

旺铺中展示图片均为本公司客户定制产品的实拍图。因为各客户的具体要求不同，实拍图只是外形结构的示意图，颜色等具体细节以实际发货为准。网站上产品标注的价格仅供参考，根据不同配置会有区别，实际以公司销售人员的正式报价为准。
