SZG系列双锥回转真空干燥机,双锥干燥机,双锥真空干燥机,回转真空干燥机,回转真空干燥设备

化工粉体烘干机干燥机 设备概述：

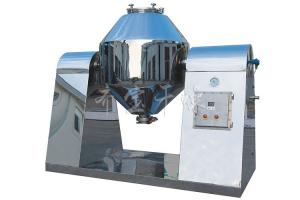

双锥回转真空干燥机为双锥形的回转罐体，罐内在真空状态下，向夹套内通入蒸汽或热水进行加热，热量通过罐体内壁与湿物料接触，湿物料吸热后蒸发的水汽，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断的上下内外翻动，故加快了物料的干燥速度，提高干燥效率，达到均匀干燥的目的。双锥回转真空干燥机系统主要由双锥回转真空干燥机、冷凝器 、除尘器 、真空抽气系统、加热系统、冷却系统 、电控系统等组成。

化工粉体烘干机干燥机 工作原理:

    SZG系列双锥回转真空干燥机为双锥形的回转罐体，罐体在真空状态下，向夹套内通入导热油或热水进行加热，热量通过罐体内壁与湿物料接触。湿物料吸热后蒸发的水汽或其他气体，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断的上下，内外翻动，故加快了物料的干燥速度，提高干燥速率，达到均匀干燥的目的。

　　在干燥混合物的同时，按客户要求内置喷淋、过滤、粉碎等装置可实现其多功能操作。

性能及规格：

1、设计压力：罐内：一0.1Mpa      夹套内：≤0.3Mpa或常压

2、工作压力：罐内：一0.098Mpa     夹套内：≤0.3Mpa或常压

3、介质：罐内粉料（罐内为搪玻璃时PH<12），夹套内水、蒸汽、导热油。

4、*温度：140℃（如用户要求油加热时与设计温度可大于140℃）

5、允许回转速度4-6转／分。

6、装料系数20%一50%（容积）。

技术参数：

双锥回转真空干燥机的顶角为90°～60°（视物料的静止角 而定），物料的填充率为30%～50%。设备转速一般按N≤42.3D?r/min确定（D为*回转直径）。夹套的传热系数 U与操作压力无关，对不黏结物料U=116~140W/(m2·K)，黏结性物料U=80～93W/(m2·K)。其传热面积以物料接触筒体壁的面积为计算基准。干燥机筒体按压力容器设计，内筒受外压，外筒受内压。

产品特点

1，双锥回转真空干燥混合机无死角，易操作，易清洗，经过优化设计的密封方式，密封效果更好，维护保养方便，符合医药生产GMP标准；

2，双锥回转真空干燥混合机内外全不锈钢，防锈防腐。含卤素物料可采用搪瓷内胆；

3，双锥回转真空干燥混合机为真空干燥,低温快速，不断混合, 罐体旋转速度可在3-12rpm范围内调节。干燥均匀，筒体气密性良好，双层机械密封，密封件为四氟材质，安全可靠，且适用于热敏性物料；

4，双锥回转真空干燥混合机洁净度达百级以上，无气体挥发泄漏；

5，双锥回转真空干燥混合机的能耗仅为普通干燥设备50%左右，被干燥物料的终成水分可灵活调控；

6，罐体不断的转动，物料的加热表面得以更新。间接加热，避免了物料污染，热源有高温的导热油、中温的蒸汽以及低温的热水；

7，双锥回转真空干燥混合机自动化程度高，恒温控制，温度由数显仪显示。操作简单，运行平稳。

干燥机用途：

多年来干燥机成功的在以下行业得到广泛的应用：

1、医药工业方面：中间体、成品的粒状干燥、混合及溶剂回收。

2、食品工业方面：调味料、干果、食品原料干燥及原料混合。

3、饲料工业方面：合成饲料、生物蛋白酶、添加剂干燥，混合溶剂回收。

4、化学工业方面：有机、无机类、化学品、农药、颜料和染料等粉颗粒中间体，成品的造粒、干燥混合溶剂回收。

5、塑料工业方面：合成树脂原料、塑料粒子、添加剂等干燥。

6、精细陶瓷工业方面：氮化物、碳化物、硼化物等干燥、混合、溶剂回收。

7、冶金工业方面：各类金属氧化物、化合物颗粒粉料、硬质合金粉末的干燥、混合溶剂回收。

产品的选用:

物料的特性

1）物料的黏度。 物料的黏度随其湿分而变化，黏度可使物料团聚成块、且粘着筒体壁上，干燥后易黏附在除尘器和管壁上。可采用气动振击和破碎装置。

2）物料的容许温度。 容许温度是物料所能承受的高温度。超过该温度，将导致物料效价改变、分解破坏或变色。

3）物料的堆密度 单位体积的物料质量称为堆密度。由于物料是绝干物料与湿分的混合物，绝干物料又往往为颗粒状、粉末状或固块状物质，并且随着物料中湿分不同导致绝干物料颗粒间的间隙也不同。原始湿物料和干燥过程中物料的堆密度有很大差别，选择干燥机时应予注意。

4）物料的滑移角 堆放颗粒状或粉状物料时，当物料堆斜面与底面间夹角增大到某个角度时，将发生侧面物料向下滑落的现象。这个发生物料滑落的斜面与底面的夹角称该物料的滑移角。滑移角与物料组成、湿含量、粒度和黏性有关。选择双锥干燥机时，可以参考物料的滑移角，选择锥体的角度大小。

干燥温度

随物料的物性不同，可选择适当的温度。通常可选用变温干燥法，在干燥初期温度低，逐渐提高温度，以增大干燥速率。

开始抽真空并加热时，干燥速度慢，当物料加热到水的汽化温度以上时，干燥速度会突然加快，物料在允许温度范围内被加热到相应压力下的汽化温度而大量汽化，这时物料温度保持不变，加入的热量供作汽化热和各项热损失，真空系统不断排出汽化的蒸汽，保持蒸发表面与空间的压力差，使干燥持续进行。物料的湿含量减小到一定程度，从物料中蒸发出来的水分减少了，在加热量不变的情况下，物料温度开始升高，蒸发表面与空间压差减小，干燥转入减速阶段。干燥速度逐渐下降，直至零。

工作真空度

通常选用103~10?Pa。真空度高，物料中湿分汽化温度低，干燥速度快。但真空度过高，导致抽气系统成本增加，干燥后的物料价格增高，经济上不合算。

旋转速度

虽然说双锥回转真空干燥机筒体的旋转速度越快，干燥速度也就越高。但在干燥初期，如果较快的旋转速度，很容易使物料出现粘结成团的现象，因此，在干燥初期采用较低的转速，等到物料表面较干时在提高筒体的旋转速度。干燥后期，随着物料含水量的降低，旋转速度也应适当的降低，，此时提高转速对干燥速度的提高无益。所以，在干燥过程中工作人员应随时根据物料的情况来调控。

技术参数：

注：对干燥前后容积变化很大的物料，其装料系数可适当加大或缩小。

双锥回转真空干燥机在应用中常见问题：

1、装料量超过其理论量

    由于该设备的装料量与物料的堆密度（指单位体积的物料质量）有关，一般情况下，设计时物料比重按0.6鐾/cm3来计算。如果超出这个比重,在实闪蒸干燥机际生产中仍按原有理论量来装料，一则会影响物料的干燥效率；二则长时间运转则导致电机、减速机以及链轮链条等寿命降低，直至无法使用。另外,有的生产厂家为了追求产量以及工人盲目操作,不顾其充填率（实际装料容积与干燥简体容积之冷冻干燥机比），进而导致双锥回转真空干燥机的设备运行与产品质量问题不断。而且双锥回转真空干燥机充填率通常为30%~50%之间。

2、"放空"现象

    一旦使用不当时，双锥回转真空干燥机在干燥过程中会出现如真空管弯曲、密封套损伤、过滤头变形真空干燥机乃至断裂等现象，这就是由于在干燥过程中放入外界空气（简称放空）进入罐体反冲过滤头，此时罐体内已达到较高的真空度，会引起正负气流的强大冲击而损坏抽真空系统。值得注意的是：在物料干燥完毕后需要放空罐体，排空时一定要用排空除湿干燥机阀控制其流量，即先把阀门少许打开，待罐内真空度逐渐降低后再慢慢加大。

3、真空度达不到或过高

    双锥回转真空干燥机在干燥过程中往往会出现真空度不够或过高，这通常有3个方面的原因:（1）真空端机械密封泄露;（2）真空管道泄露或堵塞;（3）过滤器堵塑料干燥机塞。这就需要在使用过程中进行检查，同时要进行维护保养、清洗等。值得一提的是：制造厂在编制使用说明时应根据不同机型中的不同主要部件而作出相应的维护与保养条款，尽可能的详实。如过滤器，*时需要间清洗、*时间调换或在*石大干燥机情况下调换，平时使用时的注意点等等。

4、噪声过大与进,出料口泄露

   （1）由于地脚松动、蜗轮减速机损坏、轴承管损坏、应用交流坏链条太松或太紧等原因而引起噪声过大,只需定期检查,及时排除故障即可

   （2）进、出料口泄漏正常情况是由于密封条损坏,只要将其更换即可。

★◆订购技术参数：

      ◆物料名称、物性：含水量%、比重g/cm3、物料外形态（成分水、表面水）。

      ◆水分、温度：初水分、终含水量%、允许干燥温度℃。

      ◆新鲜处理量（kg/h），每天开班时间h/day。

      ◆可供能源：蒸气加热，电容量kva，燃煤热风炉、天然气燃烧炉等

      ◆设备制作材质：不锈钢、Q235碳钢。

★◆订购须知：

旺铺中展示图片均为本公司客户定制产品的实拍图。因为各客户的具体要求不同，实拍图只是外形结构的示意图，颜色等具体细节以实际发货为准。网站上产品标注的价格仅供参考，根据不同配置会有区别，实际以公司销售人员的正式报价为准。
