  随着国家经济的快速发展，能源使用加快，而环保问题也日益突出，以电镀行业为例，加工生产的过程中就会伴随有污泥的产生，污泥烘干机主要功能是减重，就是减去需要进行环保处理污泥中的水分，以便于运输以及后期的污泥环保处理。

待处理的污泥含水率很高，通常在80%左右，所以需要用烘干机对其进行集中烘干处理，减去其中的大量水分。为接下来的污泥环保处理奠定基础，减少了能源损耗。

设备简介：

 电镀泥浆干燥机可以一次性将80-70%含水量的物料烘干至成品。针对污泥烘干过程中易结团结块的特性，改变了一般单通道干燥机的料板结构形式，采用了组合式自清理装置，极大地扩展了单通道干燥机应用范围，不仅可以干燥各类污泥，还可以干燥各种高粘度物料。

  污泥种类很多：造纸污泥、化工污泥、制药污泥、食品污泥、电镀污泥、城市污泥、皮革污泥、纺织印染污泥、农业污泥……

  污泥成分复杂，含水率高、粘性强、在烘干过程中易粘结成团、产生粘黏和粘壁的现象，使得烘干效率低、效果差。针对污泥的这些特性，齐宝干燥设计制造的污泥专用桨叶干燥机，这是一种间接加热低速搅搅拌型干燥机。

空心桨叶干燥机工作原理

     空心桨叶干燥机主要以传导加热的方式对物料进行加热干燥。主体结构为带有夹套的W型壳体内装有成对的空心低速回转中空轴，轴上焊有若干空心搅拌叶片，夹套和空心搅拌叶片内均通以热载体，两种加热面同时对物料进行加热。空心轴上密集排列着楔形中空桨叶片，热介质经空心轴流经桨叶片，单位有效容积内传热面积很大。热介质温度一般从80~250°C，可以是水蒸气，也可以是热水、导热油等。被干燥的物料由螺旋送料机定量地连续送入干燥机的进料口，物料进入器身后，通过桨叶的转动使物料翻转、搅拌，不断更新加热介面，与器身和桨叶片接触，并被充分加热，使物料所含的表面水分蒸发。同时，物料随桨叶轴的旋转成螺旋轨迹向出料口方向输送，在输送中继续搅拌，使物料中渗出的水分继续蒸发。干燥均匀的合格产品由出料口排出。

     整个干燥过程主要是间接传导加热，绝大部分热量均用来加热物料，热量损失仅仅是为了带走湿份而通入的少量空气、以及通过器体保温层向环境的散热。楔形桨叶传热面具有自清洁功能，物料颗粒与楔形面的相对运动产生洗刷作用，能够洗刷掉楔形面上的附着物料，使运动中一直保持着清洁的传热面。物料的整个干燥过程在封闭微负压的状态下进行，有机挥发物、异味气体及水分通过引风装置送至废气处理单元，从而避免了对环境的污染。

设备构成:

  主要由传动机构、箱体、主轴搅拌、轴承体、出料调节机构、旋转接头等部件组成。

  1.动力传输部分：主要由电动机、减速机、 主动齿轮 、从动齿轮 、轴间齿轮等组成。它的主要作用是把电机的动力传输给主轴搅拌部分,使其在额定转速范围内运转,也可根据用户要求选用变频调速或电磁调速配置进行变速运行。

  2.主轴搅拌部分：主要由两根空心轴和其表面若干个楔形空心桨叶等组成。空心轴内设置传热(加热或冷却)介质(蒸汽、水、油等)回流管，两端或单端配置的旋转接头是这些介质进出的接口。运行时主轴搅拌部分对物料搅拌、推挤并进行加热或冷却。

  3.轴承体部分：在主轴的两端,共配置了三个或两个轴承体，由轴承、轴承座、轴承盖、密封填料、填料压盖、检修盖等组成。动力端配置了主辅两个轴承体，主轴承体是主轴主要支撑点且作为轴向移动的定位点，辅助轴承体是为阻止轴头过大变形而设置的。非动力端轴承体除提供主轴的承力点外，主轴可以自由伸缩。各轴承体均设置了轴承的冷却结构。

  4.出料调节机构主要由调节板、转轴、定位件等组成。

  5.筒体——热夹套，筒体由一个近似W型结构腔体和顶盖组成，腔体内部容纳物料，中空夹套内通加热介质；顶盖设置进料口、人孔、和蒸发气体出口。

  6.桨叶轴——设备有两根相互啮合的中空桨叶轴，每片空心桨叶焊接在中空的轴上，轴内腔与所有转盘内腔相连通。轴内结构分L型和G型两种，主要要功能是：进输送物料；搅拌混合物料 ；加热物料。

  根据通入轴内的热载体是液体或气体，轴内结构分为液体L型和气体G型两种。轴内设置了芯管将进入空心轴的热流体与释放热量后降温的冷流体隔离开，不不相混合。

  在叶片内腔与轴内腔之间有两根长短不一的短管连接。其中一个长的管子为进气管。为了防止轴内冷凝液由进气管流向叶片会阻碍蒸汽的正常流动，进气管一端伸入轴内，另一端伸出轴外，其伸入轴内和伸出轴外的长度分别根据轴内可能积存的冷凝液深度和叶片旋转一周能产生的冷凝液量来设计，保证冷凝液不淹没管口。另一个较短管的作用是及时将叶片内的冷凝液排出轴腔，管子的一端与轴外表面平齐，叶片内一有冷凝液就能及时排掉，另一端伸入轴内一定长度是为了防止轴内冷凝液倒灌到叶片内，造成蒸汽无法进入叶片。

  7.主动轴和从动轴之间采用相互啮合的齿轮传动。

空心桨叶干燥机的使用工艺特点

●空心桨叶干燥机结构紧凑，装置占地面积小

  干燥机所需热量主要由排列于叶片轴上的空心桨叶壁面提供，这些桨叶片都密集的、按照一定的间隔交叉排列在固定的旋转轴上，而夹套壁面的传热量只占少部分。所以单位体积设备的传热面积大，可节省设备占地面积，减少基建投资。

●热量利用率高

  采用传导加热方式，所有传热面均被物料覆盖，减少了热量损失。同时，由于物料很好地连续混合搅拌，相对旋转的桨叶片表面以及夹套的加热，保证了所有与产品接触的表面能够均匀地传递热能。

●楔形桨叶具有自净能力

  旋转桨叶的倾斜面和物料颗粒联合运动所产生的分散力，使附着于加热斜面上的物料颗粒自动地清除，防止物料粘结，提高了传热效率与避免物料烧结。另外，由于两轴桨叶反向旋转，交替地分段压缩（在两轴桨叶面相距最近时）和膨胀（在两轴桨叶面相距最远时）搅拌功能，传热均匀，提高了传热效果。

●尾气量少

  由于不需要气体来加热，只需用少量气体带走湿份，被气体夹带出的粉尘也少，所以后级除尘和尾气处理装置的规模都可缩小，节省环保设备投资。

●控制简单，对物料含水率适应性广泛

  干燥过程和停留时间都可以简单地检查、控制和调整。它们都可以根据被干燥产品的物理性能单独进行设定和调整，如加料速度、轴的转速和热载体温度等，因此对物料含水率变化的适应性非常广泛。

●出料调节机构，方便调节物料终水份含量，增加空心桨叶烘干机操作弹性。

  空心桨叶干燥机内设溢流堰，可根据物料性质调节物料在空心桨叶烘干机内的停留时间，以适应物料含水率变化的要求。

●特殊的冷凝水排出结构，及时排出蒸汽冷凝水与不凝气体，保持较高传热效率。

●设计腐蚀裕量与磨损裕量，保证空心桨叶烘干机使用寿命。

  桨叶的转速很低，通常每分钟只有2~15转，这就有效地减小了磨损。同时，我们在设计上会根据物料性质选择合适的材料，材料壁厚计算时考虑一定的腐蚀余量和磨损余量。

空心桨叶干燥机作为一种新型节能干燥机, 因其节能、运转环境佳、适用性广, 在节能和环保大背景下, 其应用将日益广泛; 而且该设备制造趋向正在向大型化及高光洁度发展。因此, 空心桨叶干燥机的市场前景宽阔, 亟待深入的研究和设计。

优化设计：

对桨叶轴内部泠凝水排放系统的改进设计根据污泥脱水量大的特性，桨叶轴内部的冷凝水排系统进行设计。在桨叶内部增设装置，增加桨叶旋转过程中排水时间；增大冷凝排水管子，从而增大冷凝水的排放量。改进原虹吸管的结构，使冷凝水排放更加彻底，从而提高产量。

对桨叶的外部结构和改动

根据污泥粘度高，流动性差等特性，为了使物料向前流动，普通桨叶干燥机安装时设备整体向出料口方向成一定倾角，但是当设备倾斜放置时，不能很好控制物料的流动速度，这样很难控制物料干燥水份。*提高污泥在桨叶干燥机内部流动性，对桨叶的外部结构做了一定的改动，使桨叶对物料有向前推的作用。改变桨叶轴转速就可控制物料的推进速度，使物料有一个合理的料位，使物料与桨叶表面充分接触，进一部提高传热面积。

筒体内部增加一些装置

当干燥到含水率60%左右时，污泥极易结块，表面坚硬、难以破碎，而里面却仍是稀泥，这给污泥的进一步干化和灭菌带来了极大的困难，我们又对干燥机进行了改进，在筒体内部增加一些装置，使结块后的污泥容易破碎，从而干燥速度大大提高。

关键技术创新点及改进设计：

(1)、吸收污泥干燥机技术理念，创新设计第二代单轴、双轴或四轴结构形式，并已大批量投入生产应用；

(2)、轴承座整体设计及整体车加工，污泥干燥机可选择增设冷却装置；

(3)、筒体、轴承、轴均设计热膨胀自由滑动，污泥干燥机主机整体框架设计；

(4)、整体加强型设计，强度及使用寿命更有保障；

(5)、叶片为整体焊接，强度更好；刮板根据物料状态可增设， 剪切和翻抄性能更佳；

(6)、结构设计更紧凑，单台污泥烘干机面积可设计≤500m2的大型污泥干燥机；

(7)、直联传动结构设计，运转更平衡，降低链条传动带来的摆 动及松紧问题；

(8)、特有的加工及装配工艺，使设备的同心度更有保障， 两端密封性能更优越；

(9)、可根据不同情况，设计半圆管夹套加热及整体夹套加热型；

(10)、可根据物料要求，设计不同的出料形式，从而保证物料干燥停留时间，进一步提高综合效能。

(11)、专用防架桥进料设计。

烘干后污泥的价值：

  1、焚烧处理

经烘干后的污泥，其热值约1300至1500大卡，三吨干化后的污泥可相当于一吨4500大卡的燃煤，可掺在燃煤中在锅炉内燃烧，一吨干化污泥可生产一吨蒸气。干化污泥与煤的掺和比例为吨煤添加100至200公斤污泥。

  2、污泥制砖

可添加在黏土中制砖，质量比为1：10，其强度与普通红砖相当，且具有一定的发热量，在烧制砖的过程中，可以自燃，增加热量。

  3、制生化纤维板

在碱性条件下，加热，烘干，加压后发生一系列物理化学变化（球蛋白变性作用），用这种变性作用制成活性污泥树脂（蛋白胶），使其纤维粘合起来，压制板材。

  4、水泥厂的掺和料。

  5、填埋堆肥

由于卫生填埋管理不到位，容易产生二次污染，加上国家制定了卫生填埋的相关标准和技术政策，对污泥混合填埋的含水率规定小于60%，横向剪切大于25KN/平方米。实际上，脱水泥饼含水率大于80%，采用直接填埋的处理方式已经受到现行法规的限制，不允许直接填埋，国家在这方面已加大了*力度。堆肥处理由于有机污泥中含有氮，磷，钾，是农作物生长所必需的肥料成份。活性污泥中有机成份粗蛋白或球蛋白是良好的土壤改良剂，污泥性质稳定，可做为肥料，具有农业利用价值。但直至目前，社会上对污泥的堆肥处理仍不能接受，没有得到推广。

常州齐宝干燥优势供应：污泥桨叶干燥机，破碎式转筒污泥干燥机，污泥闪蒸干燥机，带式污泥干燥机，真空搅拌式污泥干燥机等,详细的设备资料,欢迎您的来电洽谈.

设备处理能力：

湿泥处理量规格：10吨/日，20吨/日，30～35吨/日，50～60吨/日，80吨/日，100～120吨/日等,可根据客户要求非标定制.

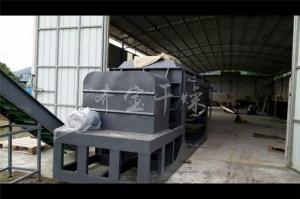

设备图片:
