| 外型尺寸 | 根据产量要求设计 |
| 货号 | QB-01 |
| 品牌 | 齐宝干燥 |
| 用途 | 低温真空干燥处理 |
| 型号 | FZG/YZG |
典型设备精心设计制造的,平板加热式真空干燥箱,平板真空干燥箱,板式加热真空干燥机,低温平板真空烘箱,箱式真空干燥机,方形真空干燥机,方型真空干燥机,箱式真空干燥设备,真空干燥箱,静态真空干燥机,专业厂家常州齐宝干燥成熟设计,精工制造,设备品质保证,干燥效果好,可根据客户要求提供非标定制.
FZG/YZG系列方形真空干燥机,真空干燥机,真空干燥设备,箱式真空干燥机,静态真空干燥机,低温真空干燥机
平板加热式真空干燥箱 简介:
所谓真空干燥，就是将干燥物料处在真空条件下，进行加热干燥，如果利用真空泵进行抽气抽湿，则加快了干燥速率。 注：如采用冷凝器，物料中的溶剂可通过冷凝器加以回收；如采用SK系列水环真空泵，可不用冷凝器，节省能源投资。
平板加热式真空干燥箱 设备概述:
平板加热式真空干燥箱，包括箱体、设置于箱体侧面的箱门和设置于箱体内部的层级烘架，层级烘架的每层上均平铺设置整片式加热平板，加热平板包括中空腔体，空腔体被分隔为多条流道，多条流道相互平行且首尾连通成一条总流道，总流道的入水口连接入水分管，总流道的出水口连接出水分管。
流道由隔板分隔，所述隔板两两交错固定于加热平板的两侧，且在与固定端相对的另一端处留有孔隙。
箱体的侧壁还设置有与入水分管连通的入水总管，和出水分管连通的出水总管。
箱体的5个内壁上均铺设相互连通的水暖腔，水暖腔的底面设置水暖入水口，水暖腔的顶面设置水暖出水口。
箱门的内壁设置水暖保温板，暖保温板的流道结构与加热平板的流道结构相同，总流道的入水口设置于水暖保温板的底部，总流道的出水口设置于所述水暖保温板的顶部。
平板加热式真空干燥箱，加热层采用整片式平板结构，热水在箱内每层平板之间循环加热，且箱体的内壁和门的内壁均设置了加热层，保证与干燥物料的*加热接触，在真空条件下箱体的热损失很少，加热均匀，加热效率高；本发明没有风机强制热空气作对流循环，属于静态干燥，不会损坏物料的 有效成分，能有效保持物料原有的色泽及形态。
平板加热式真空干燥箱，其结构示意图:包括箱体;侧面的箱门;箱体内部的层级烘架.箱体方形整体式框架结构，箱体内壁采用厚度为8mm不锈钢板破缝焊接，骨架采用10＃工字钢排列成 “#”字装进行焊接制作，可以有效保证在负压状态下箱体不变形。

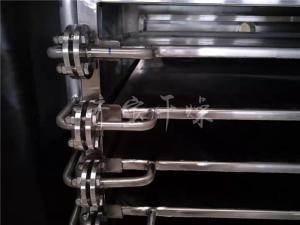

层级烘架分为多层，每层距离92mm，每层上均平铺设置整片式加热平板，加热平板的结构包括中空腔体，中空腔体被分隔为多条流道，多条流道相互平行且首尾连通成一条总流道，总流道的入水口连接入水分管，总流道的出水口连接出水分管。流道由隔板分隔，隔板两两交错固定于加热平板的两侧，且在与固定端相对的另一端处留有孔隙。加热平板采用10mm不锈钢板制作，隔板6采用10×25mm不锈钢条，焊接形成流道，确保水路通畅，加热平板的板面进行刨平处理，确保与物料接触面平整度，使加热更均匀。箱体的侧壁还设置有与入水分管连通的入水总管，和与出水分管连通的出水总管。
箱体的5个内壁上均铺设相互连通的水暖腔，水暖腔底面设置水暖入水口，水暖腔的顶面设置水暖出水口。
箱门的内壁设置水暖保温板，水暖保温板结构加热平板的结构相同，总流道的入水口设置于水暖保温板的底部，总流道的出水口设置于水暖保温板的顶部。
箱体顶底部和门面均设置水循环加热层，加热层采用304不锈钢方管焊接在在工字钢骨架中间，使箱体顶部、底部以及门的部位在干燥过程进行加热，有效减少物料干燥过程中产生的冷凝水。
低温真空干燥通过暖水流干燥，属静态干燥，它没有风机强制热空气作对流循环，不需要使用高温对物料强制干燥，所以使用该设备干燥的物料，不会损坏物料的有效成分，能有效保持物料原有的色泽及形态。
设备特点：
1、真空下物料溶液的沸点降低，使蒸发器的传热推动力增大，因此对一定的传热量可以节省蒸发器的传热面积。
2、蒸发操作的热源可采用低压蒸汽或废热蒸汽。
3、蒸发器热损失少，能在较低温度下得到较高的干燥速率，热量充分利用。
4、能低温干燥不稳定或者热敏性物料及含有溶剂及需要回收溶剂的物料。
5、在干燥前可进行消毒处理，干燥过程中无优秀作品不纯物混入，符合GMP要求。
6、属于静态真空干燥器，故干燥物料的形体不会损坏。
7、采用冷凝器，可有效回收物料中的溶剂。
适应范围：
适用于在高温下易分解、聚合和变质的热敏性物料的低温干燥，被广泛地采用在制药、化工、食品、电子等行业。
方形真空干燥机 技术参数表:
参数/规格 | FZG-5 | FZG-10 | FZG-15 | FZG-20 |
干燥箱内尺寸mm | 1150×850×1210 | 1500×1060×1220 | 1500×1400×1220 | 1500×1800×1220 |
干燥箱外尺寸mm | 1320×1270×1780 | 1924×1720×1513 | 1513×1924×2060 | 1924×2500×1513 |
烘架层数 | 6 | 5 | 8 | 12 |
层间距离mm | 122 | 122 | 122 | 122 |
烘盘尺寸mm | 460×640×45 | 460×640×45 | 640×460×45 | 640×460×45 |
烘盘数 | 12 | 20 | 32 | 48 |
烘架管内 使用压力Mpa | ≤0.784 | ≤0.784 | ≤0.784 | ≤0.784 |
烘架使用温度℃ | 35~150 | 35~150 | 35~150 | 35~150 |
箱内空载 真空度Mpa | -0.1 | -0.1 | -0.1 | -0.1 |
在-0.1Mpa，加热温度110℃时，水的汽化率Kg/m2h |
7.2 |
7.2 |
7.2 |
7.2 |
干燥箱重量kg | 1100 | 1400 | 2100 | 3200 |
圆形真空干燥机 技术参数表:
参数/规格 | YZG-600φ×L | YZG-1000φ×L? | YZG-1400φ×L | ||
箱内尺寸(mm) | 600×976 | 1000×1527 | 1400×2054 | ||
箱外尺寸(mm) | 1153×810×1020 | 1693×1190×1500 | 2386×1657×1920 | ||
烘架层数 | 4 | 6 | 8 | ||
层间距离(mm) | 81 | 102 | 102 | ||
烘盘尺寸(mm) | 310×600×45 | 460×640×45 | 460×640×45 | ||
烘盘数 | 4 | 12 | 32 | ||
烘架管内允压(Mpa) | ≤0.784(8kg/cm2) | ≤0.784 | ≤0.784 | ||
箱内温度(℃) | ≤150 | ≤150 | ≤150 | ||
箱内空载真空度(托) | ≤30 | ||||
在30托真空度，加热温度110时，水的气化率（kg/m2,h): | 7.2 | ||||
用冷凝器时，真空泵型号，功率（kw) | 2X-15A 2kw | W3 5.5kw | W3 7.5kw | ||
不用冷凝器，真空泵型号，功率（kw) | SK-0.8 2.2kw | SK-3 5.5kw | SK-3 7.5kw | ||
干燥箱重量（kg) | 250 | 800 | 1000 | ||
上述数据。仅供参考。如有特殊要求，本厂提供设计，咨询服务。
★◆订购技术参数：
◆物料名称、物性：含水量%、比重g/cm3、物料外形态（成分水、表面水）。
◆水分、温度：初水分、终含水量%、允许干燥温度℃。
◆新鲜处理量（kg/h），每天开班时间h/day。
◆可供能源：蒸气加热，电容量kva，燃煤热风炉、天然气燃烧炉等
◆设备制作材质：不锈钢、Q235碳钢。
★◆订购须知：
旺铺中展示图片均为本公司客户定制产品的实拍图。因为各客户的具体要求不同，实拍图只是外形结构的示意图，颜色等具体细节以实际发货为准。网站上产品标注的价格仅供参考，根据不同配置会有区别，实际以公司销售人员的正式报价为准。
